Przekaźniki czasowe

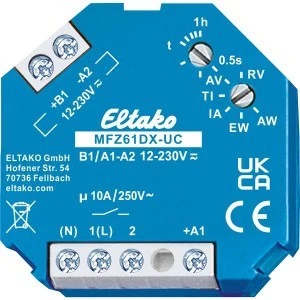

MFZ61DX-UC to wielofunkcyjny przekaźnik czasowy do montażu w puszce podtynkowej, z 6 funkcjami i technologią Duplex. Pozwala dodać funkcję czasową bezpośrednio przy odbiorniku, bez zajmowania miejsca w rozdzielnicy i bez prowadzenia do niej dodatkowego przewodu.
Najważniejsze cechy
- 6 funkcji: RV, AV, TI, IA, EW, AW
- czas od 0,5 s do 1 h
- 1 zestyk zwierny bezpotencjałowy, technika hybrydowa
- łączenie w przejściu przez zero po podłączeniu N do (N) i L do 1 (L)
- uniwersalne napięcie sterownicze 12–230 V UC
Dane techniczne
| Zestyk | 1 zwierny bezpotencjałowy 10 A / 250 V AC (zaciski 1-2) |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe | do 2000 W |
|---|
| Prąd łączeniowy DC1 12 V / 24 V DC | maks. 8 A |
|---|
| Napięcie sterownicze | 12–230 V UC |
|---|
| Zakres czasu | 0,5 s – 1 h |
|---|
| Strata w czuwaniu | 0,02–0,4 W |
|---|
| Przekrój przewodu | 1 żyła do 4 mm², 2 żyły do 1,5 mm² |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Wymiary | 45 × 45 × 18 mm |
|---|
Zastosowanie
Modernizacje, w których funkcję czasową trzeba dodać przy oprawie lub łączniku, a w rozdzielnicy nie ma miejsca albo nie da się poprowadzić nowego przewodu. Aparat mieści się w puszce podtynkowej i steruje odbiornikiem na miejscu.
Pytania z montażu
Jaki jest najdłuższy czas?
1 godzina. Zakres to 0,5 s – 1 h, krótszy niż w przekaźnikach modułowych.
Jak długi jest impuls w funkcji IA?
Czas t2 wynosi 3 sekundy.
Czy przy krótkich czasach mogę łączyć pełną moc?
Nie. Pełne obciążenie obowiązuje od czasów 5 minut. Przy krótszych czasach dopuszczalna moc spada do 15 % (do 2 s), 30 % (do 2 min) lub 60 % (do 5 min).
