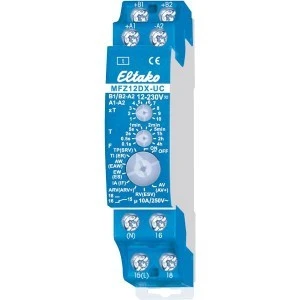

MFZ12DX-UC to wielofunkcyjny przekaźnik czasowy na szynę DIN z 18 funkcjami na dwóch poziomach i uniwersalnym napięciem sterowniczym 12–230 V UC. Poziom funkcji wybiera się sposobem podłączenia zasilania, a technologia Duplex (DX) pozwala łączyć w przejściu przez zero, mimo że zestyk jest bezpotencjałowy.
Najważniejsze cechy
- poziom F (zasilanie B1-A2): RV, AV, TI, TP, IA, EW, AW, ARV, ON, OFF
- poziom (F) (zasilanie B2-A2): SRV, ER, EAW, ES, IF, ARV+, ESV, AV+, ON, OFF
- nastawa czasu analogowo: baza czasu × mnożnik, od 0,1 s do 40 h
- łączenie w przejściu przez zero po podłączeniu N do zacisku (N) i L do zacisku 15 – strata w czuwaniu rośnie tylko o 0,1 W
- dioda sygnalizuje położenie zestyku w trakcie odliczania
Dane techniczne
| Zestyk | 1 przełączny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe | 2000 W |
|---|
| Prąd łączeniowy DC1 12/24 V DC | 8 A |
|---|
| Zakres czasów | 0,1 s – 40 h |
|---|
| Napięcie sterownicze i zasilania | 12–230 V UC |
|---|
| Strata w czuwaniu | 0,02–0,6 W (zależnie od napięcia i poziomu funkcji) |
|---|
| Stopień ochrony | IP50 obudowa / IP20 zaciski |
|---|
| Temperatura pracy | od −20 °C do +50 °C |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
Zastosowanie
Opóźnienia załączenia i wyłączenia, taktowanie, impulsy sterujące i funkcje przekaźnika bistabilnego (impulsowego) w rozdzielnicach budynków – jeden aparat zastępuje kilka przekaźników czasowych o pojedynczej funkcji. Funkcja IA nadaje się np. do sterowania automatycznym otwieraczem drzwi.
Pytania z montażu
Nie mam funkcji ES ani ESV – dlaczego?
Te funkcje są na poziomie (F), dostępnym przy zasilaniu na zaciskach B2-A2. Przy zasilaniu B1-A2 aktywny jest poziom F z funkcjami RV, AV, TI i pozostałymi.
Czy przy krótkich czasach mogę łączyć pełną moc?
Nie. Pełna moc obowiązuje od czasu 5 minut. Przy czasach do 2 s dopuszczalne jest 15 %, do 2 min – 30 %, do 5 min – 60 % obciążenia.
Po montażu przekaźnik zachowuje się nieprzewidywalnie – co sprawdzić?
Po instalacji trzeba odczekać na krótką automatyczną synchronizację, zanim załączany odbiornik zostanie podłączony do sieci.
