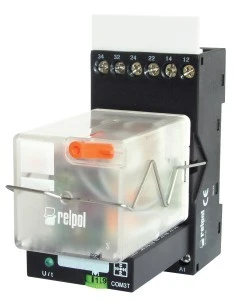

Przekaźnik czasowy wielofunkcyjny 3P 48V DC zestaw R15+COM3 PIR153-048DC-00T 855604
Zestaw R15+COM3 PIR153-048DC-00T to wielofunkcyjny przekaźnik czasowy klasy przemysłowej z zasilaniem 48 V DC, przeznaczony do sterowania czasowego obwodów przy użyciu trzech styków przełącznych. Urządzenie znajduje zastosowanie w automatyce maszyn, układach sekwencyjnych i instalacjach budynkowych.
Cechy techniczne
- Typ: moduł czasowy COM3 w zestawie z przekaźnikiem R15 3P (3 wyjścia przełączne).
- Liczba funkcji: 8 (w tym opóźnione załączenie, opóźnione wyłączenie, cykliczna praca, taktowanie, impulsowe załączanie/wyłączanie, migotanie).
- Zakres nastawy czasu: od 1 s do 864000 s (1 s ÷ 10 dni) z mikroprzełącznikami umożliwiającymi precyzyjne ustawienie zakresu.
- Napięcie sterowania: znamionowe 48 V DC; zakres pracy DC: 38,4 V ÷ 52,8 V.
- Rodzaj napięcia sterowania: DC; połączenie elektryczne: śrubowe.
- Funkcje szczegółowe: migotanie z załączeniem zboczem narastającym i opadającym; taktowanie zboczem narastającym i opadającym (czas nastawiany); załączanie impulsowe i wyłączanie impulsowe; funkcja czasu ustalonego.
- Wymiary zestawu: szer. 38,2 mm, wys. 73 mm, gł. 85,4 mm.
- Temperatura pracy: od -25°C do +70°C.
- Montaż i kompatybilność: współpraca z podstawami GZP11/GZP8 oraz z przekaźnikami R15 (2P/3P); możliwość różnych sposobów mocowania w szafie sterowniczej.
Zastosowanie i sposób użycia
- Sterowanie czasowe obwodów wykonawczych w automatyce maszyn, systemach taśm produkcyjnych i procesach sekwencyjnych.
- Zastosowanie w instalacjach oświetleniowych wymagających impulsowego lub cyklicznego załączania oraz w układach sygnalizacji.
- Integracja z modułami sterującymi i przekaźnikami poprzez podstawy GZP11/GZP8; wykorzystanie trzech styków przełącznych do wielokanałowego sterowania.
- Montaż i eksploatacja: instalację oraz podłączenie wykonywać przez wykwalifikowany personel zgodnie ze specyfikacją producenta; stosować zalecane osprzętowanie i połączenia śrubowe.
- Bezpieczeństwo eksploatacji: przestrzegać zakresów napięć i temperatury pracy; regularne kontrole wizualne; w przypadku usterek natychmiast odłączyć zasilanie; przechowywać w suchym miejscu, z dala od substancji chemicznych.
