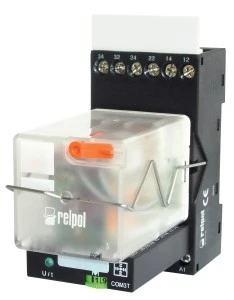

Przekaźnik czasowy wielofunkcyjny 2P 120V AC zestaw R15+COM3 PIR152-120AC-00T 855612
Zestaw składa się z modułu czasowego COM3 połączonego z przekaźnikiem R15 2P, przeznaczony do czasowego sterowania obwodów z napięciem sterowania 120 V AC. Produkt znajduje zastosowanie w systemach automatyki przemysłowej i instalacjach techniki budynkowej wymagających precyzyjnego sterowania czasowego.
Cechy techniczne
- Konfiguracja: moduł COM3 współpracujący z przekaźnikiem R15 (2P) montowany w gniazdach GZP11/GZP8.
- Napięcie sterowania: 120 V AC; zakres dopuszczalny 96–132 V AC przy 50/60 Hz; rodzaj napięcia: AC.
- Liczba styków: 2 wyjścia przełączne (2P).
- Zakres nastawy czasu: od 1 s do 864000 s (do 10 dni); do wyboru 8 zakresów czasowych.
- Funkcje czasowe (wielofunkcyjne): opóźnione załączenie, opóźnione wyłączenie, załączanie impulsowe, wyłączanie impulsowe, taktowanie zboczem narastającym (czas nastawiany), taktowanie zboczem opadającym (czas nastawiany), migotanie załączane zboczem narastającym (czas ustalony), migotanie załączane zboczem opadającym (czas ustalony).
- Interfejs użytkownika: diody LED sygnalizujące stan pracy i aktywne funkcje.
- Połączenie elektryczne: zaciski śrubowe; montaż modułowy na gnieździe przekaźnikowym.
- Wymiary zestawu: szerokość 38,2 mm, wysokość 73 mm, głębokość 85,4 mm.
- Uwagi instalacyjne: montaż i prace konserwacyjne powinny wykonywać osoby kwalifikowane; przed pracami odłączyć zasilanie i przeprowadzić kontrolę wizualną; modyfikacje urządzenia są zabronione.
Zastosowanie
- Sterowanie czasowe oświetleniem i sygnalizacją w obiektach przemysłowych i użyteczności publicznej.
- Sekwencje sterowania w maszynach i urządzeniach produkcyjnych wymagających cyklicznych operacji czasowych.
- Sterowanie pompami, zaworami i elementami wykonawczymi w instalacjach technologicznych.
- Aplikacje automatyki budynkowej: sterowanie rolet, systemów HVAC oraz kontroli dostępu z funkcjami czasowymi.
- Testy i procesy kontrolne wymagające precyzyjnych opóźnień i cykli pracy (od impulsów krótkich do wielodniowych ustawień).
