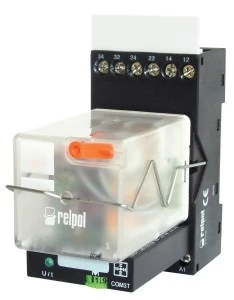

Przekaźnik czasowy wielofunkcyjny 2P 110V AC zestaw R15+COM3 PIR152-110AC-00T 855611
Zestaw zawiera przekaźnik czasowy R15 w wersji 2P oraz moduł czasowy COM3 z gniazdem (GZP11/GZP8), przeznaczony do sterowania obwodami AC. Urządzenie realizuje funkcje odmierzania czasu i cyklicznej pracy w instalacjach automatyki i sterowania.
Cechy techniczne
- Typ: przekaźnik czasowy wielofunkcyjny 2P w zestawie z modułem COM3 i gniazdem montażowym (GZP11/GZP8).
- Napięcie sterowania Us: 110 V AC (zakres akceptowany 88–121 V) dla 50 Hz i 60 Hz.
- Rodzaj sterowania: AC; połączenia elektryczne: połączenie śrubowe.
- Liczba styków przełącznych: 2 (wyjścia zwłoczne, styk przełączny).
- Funkcje czasowe (osiem trybów): opóźnione załączenie, opóźnione wyłączenie, załączanie impulsowe, wyłączanie impulsowe, migotanie (załączenie zboczem opadającym i narastającym), taktowanie (zbocze opadające i narastające) oraz tryby z czasem ustalonym/nastawianym.
- Zakres nastawy czasu: od 1 s do 864000 s (maks. 10 dni), wielozakresowa regulacja parametrów czasowych.
- Wymiary: szerokość 38,2 mm, wysokość 73 mm, głębokość 85,4 mm; montaż w gnieździe GZP11 lub GZP8.
- Warunki pracy: temperatura od -25 °C do +70 °C; stopień ochrony IP40; zgodność z dyrektywą RoHS.
- Instrukcje montażowe: instalacja przez personel wykwalifikowany, użycie zalecanego gniazda, odłączenie zasilania przed serwisem i przestrzeganie zaleceń producenta.
Zastosowanie produktu
- Sterowanie oświetleniem i opóźnione wyłączanie w instalacjach przemysłowych i komercyjnych.
- Automatyka maszynowa: cykliczne uruchamianie urządzeń, taktowanie i sekwencje czasowe.
- Systemy wentylacji i pomp: fazy załączenia/wyłączenia oraz opóźnienia ochronne.
- Zastosowania w systemach alarmowych i kontroli dostępu wymagające funkcji impulsowych i opóźnionych.
- Aplikacje testowe i laboratoryjne wymagające precyzyjnego odliczania długich czasów (do 10 dni).
- Uwagi montażowe: stosować oryginalne gniazda GZP11/GZP8, przestrzegać zasad bezpieczeństwa i regularnie kontrolować stan połączeń.
