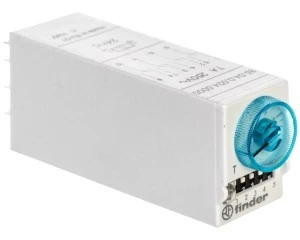

Przekaźnik czasowy 4P 7A 24V AC/DC, wielofunkcyjny AI, DI, SW, GI 85.04.0.024.0000
Miniaturowy przekaźnik czasowy serii 85 (typ 85.04.0.024.0000) do zastosowań przemysłowych i automatyki, przeznaczony do sterowania sekwencyjnego i funkcji czasowych w rozdzielnicach. Urządzenie pracuje z napięciem sterowania 24 V AC/DC i oferuje wielofunkcyjne tryby pracy z nastawą czasu od 0,05 s do 360000 s.
- Typ: przekaźnik czasowy wielofunkcyjny, seria 85, oznaczenie 85.04.0.024.0000
- Liczba styków: 4P — cztery wyjścia bezzwłoczne (styki przełączne)
- Maksymalny prąd przełączania: 7 A (wartość znamionowa dla styków przełącznych)
- Napięcie sterowania: 24 V AC/DC (50/60 Hz), praca bez polaryzacji
- Zakres nastawy czasu: 0,05 s — 360000 s (do 100 h), dostępne zakresy czasu w typowych krokach
- Funkcje czasowe: opóźnione załączenie (ON delay), opóźnione wyłączenie (OFF delay), taktowanie zboczem narastającym (czas nastawiany), formowanie impulsu (pulse shaping)
- Połączenie elektryczne: połączenie wtykowe płaskie (flat plug)
- Montaż: szyna DIN 35 mm (montaż szynowy), konstrukcja miniaturowa do zabudowy w rozdzielnicy
- Wymiary: szerokość 20,6 mm, wysokość 59,5 mm, głębokość 27,7 mm
- Ograniczenia funkcjonalne: brak gniazda wtykowego, brak możliwości sterowania zdalnego, brak wyjścia półprzewodnikowego, brak funkcji gwiazda–trójkąt
- Sterowanie czasowe w układach automatyki przemysłowej i rozdzielnicach
- Sekwencje załączeń/wyłączeń w obwodach sterowania maszyn i instalacji (opóźnienia, cykle)
- Sterowanie urządzeniami HVAC: opóźnione załączenia pomp, wentylatorów i elementów wykonawczych
- Formowanie impulsów i taktowanie w układach testowych oraz procesach cyklicznych
- Sterowanie oświetleniem przemysłowym, sekwencje sygnalizacji i logika czasowa w instalacjach niskonapięciowych
