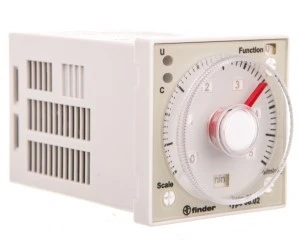

Przekaźnik czasowy 2P 8A 24-230V AC/DC, wielofunkcyjny AI, DI, GI, SW, BE, CE, DE 88.02.0.230.0002
Wielofunkcyjny przekaźnik czasowy serii 88 (model 88.02.0.230.0002) przeznaczony do sterowania opóźnieniami i cyklami w układach automatyki; obsługuje uniwersalne napięcie zasilania 24–230 V AC/DC i zastosowania panelowe oraz montaż w gniazdach serii 90.
Cechy techniczne
- Zasilanie: uniwersalne 24–230 V AC/DC (50/60 Hz), możliwość pracy w szerokim zakresie napięć sterujących.
- Zakres nastawy czasu: 0,05 s do 360000 s (do 100 h), regulacja przed załączeniem zasilania.
- Funkcje: opóźnione załączenie, opóźnione wyłączenie, formowanie impulsu oraz taktowanie zboczem narastającym (funkcje wielofunkcyjne zgodne z oznaczeniami AI, DI, GI, SW, BE, CE, DE).
- Styki: 2 styki przełączne (bezzwłoczne), obciążalność znamionowa 8 A (2P 8A).
- Wyjścia: styki mechaniczne; brak wyjścia półprzewodnikowego.
- Połączenie elektryczne: połączenie wtykowe (gniazdo montażowe sprzedawane oddzielnie zgodnie z instalacją).
- Wskaźniki: dioda LED sygnalizująca stan zasilania i aktywność funkcji.
- Wymiary obudowy: szerokość 48 mm, wysokość 48 mm, głębokość 94 mm; konstrukcja przystosowana do montażu panelowego lub w gniazdach serii 90.
- Uwagi eksploatacyjne: zakres czasu i wybrana funkcja muszą być ustawione przed podaniem zasilania; urządzenie nie przewiduje sterowania zdalnego.
Zastosowanie
- Sterowanie sekwencyjne obciążeń i załączanie z opóźnieniem w automatyce przemysłowej i budynkowej.
- Układy czasowe dla pomp, wentylatorów i oświetlenia — realizacja opóźnienia załączenia/wyłączenia oraz impulsów sterujących.
- Integracja z obwodami sterowania stycznikami i przekaźnikami w aplikacjach maszynowych i instalacjach technologicznych.
- Zastosowania wymagające szerokiego zakresu czasowego (od 0,05 s do 100 h) oraz aplikacje, gdzie preferowane są styki mechaniczne zamiast wyjść półprzewodnikowych.
