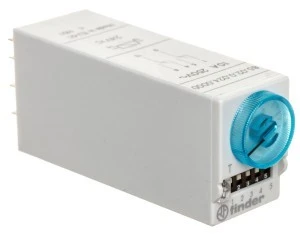

Przekaźnik czasowy 2P 10A 24V AC/DC, wielofunkcyjny AI, DI, SW, GI 85.02.0.024.0000
Wielofunkcyjny przekaźnik czasowy serii 85 przeznaczony do montażu na szynie DIN, oferujący tryby pracy AI, DI, SW oraz GI. Urządzenie stosuje się do realizacji opóźnień załączenia/wyłączenia, impulsów jednorazowych i cykli pracy w systemach automatyki i sterowania.
Cechy techniczne
- Tryby pracy: AI (opóźnienie załączenia), DI (opóźnienie wyłączenia), SW (praca cykliczna/taktowanie), GI (pojedynczy impuls); wybór i nastawa czasu muszą być dokonane przed załączeniem zasilania.
- Zasilanie: 24 V AC/DC (bez polaryzacji), kompatybilne z AC 50/60 Hz oraz DC przy 24 V.
- Zakres nastawy czasu: od 0,05 s do 360 000 s (0,05 s ÷ 100 h), nastawa skokowa/analogowa zależna od wersji mechanizmu nastawczego.
- Styk przełączny: 2 styki przełączne (2P), dopuszczalny prąd 10 A przy obciążeniach rezystancyjnych; maksymalne napięcie łączeniowe w typowym zastosowaniu 250–400 V AC.
- Połączenie elektryczne: połączenie wtykowe płaskie (Faston), brak złącza typu PCB; montaż na szynie DIN.
- Wymiary: szer. 20,6 mm × wys. 59,5 mm × gł. 27,7 mm; konstrukcja miniaturowa do montażu szynowego.
- Stopień ochrony IP40; temperatura pracy od -20 °C do +60 °C.
- Brak wyjścia półprzewodnikowego; urządzenie nie przewiduje zdalnego sterowania zewnętrznego w standardowej konfiguracji.
- Akcesoria: dedykowane gniazda montażowe, mostki grzebieniowe oraz elementy montażowe dostępne oddzielnie.
Zastosowanie
- Sterowanie sekwencyjne styczników i układów zasilania — realizacja opóźnień załączeń i wyłączeń.
- Automatyka budynków: sterowanie oświetleniem, systemami HVAC i pompami z funkcją cykliczną oraz impulsową.
- Systemy maszynowe i linii produkcyjnych: kontrola cykli pracy, zabezpieczenie faz uruchamiania oraz synchronizacja elementów wykonawczych.
- Panele sterownicze i rozdzielnice przemysłowe wymagające kompaktowych timerów montowanych na szynie DIN.
- Aplikacje, gdzie wymagana jest precyzyjna nastawa czasu w szerokim zakresie od ułamków sekundy do kilkudziesięciu godzin.
