Przekaźnik czasowy 1P 16A 0,1s‑99000s 230V AC opóźnione wyłączanie PC‑1TW

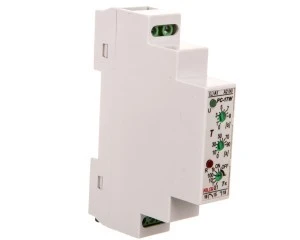

Przekaźnik czasowy PC-1TW

PC-1TW jest prostym i tanim przekaźnikiem czasowym jednofunkcyjnym, za pomocą którego można realizować opóźnione wyłączanie w czasie od 0,1 do 10.000 sekund (ok. 2 h 47 min).|

Przekaźnik PC-1TW jest zasilany napięciem 230 V AC.

Przekaźnik czasowy PC-1TW wyposażony jest w dwa pokrętła regulacji czasu o sumujących się nastawach, przełącznik wyboru zakresu czasowego (x 1, x 100, x 1000) oraz dwie diody świecące LED:
zieloną - U (sieć) i czerwoną R (praca).

Po podaniu napięcia zasilającego na zaciski wejściowe urządzenia
(A1, A2) lub sygnału sterującego na zacisk sterujący (B1), następuje przełączenie styku wyjściowego i zaświecenie się czerwonej diody
R (praca) oraz rozpoczęcie odliczania nastawionego czasu opóźnienia wyłączenia.

Po zakończeniu odliczania styki wyjściowe powracają do pozycji początkowej, a czerwona dioda R (praca) gaśnie.

Wyjście urządzenia stanowi styk przełączny galwanicznie odseparowany o obciążalności 16A.

Przekaźnik wykonywany jest w jednomodułowej obudowie z tworzywa samogasnącego, przeznaczonej do montażu na szynie TH-35.

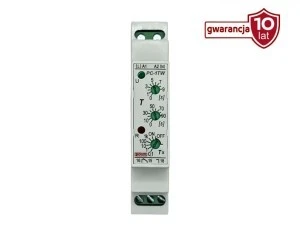

GWARANCJA 10 LAT


DANE TECHNICZNE

Zasilanie	230 V AC
Obciążalność wyjścia	16A (styk przełączny galwanicznie odseparowany)
Zakres regulacji czasu	0,1 s ÷ 10000 s
Czas regeneracji	< 50 ms
Temperatura pracy	-20oC ÷ +45oC
Listwa zaciskowa	4 mm2, system windowy – nie niszczący końcówek przewodów
Obudowa	do montażu na szynie TH-35, wykonana z tworzywa samogasnącego
Wymiary obudowy	jeden moduł (17,5 mm)
Stopień ochrony	IP 20
