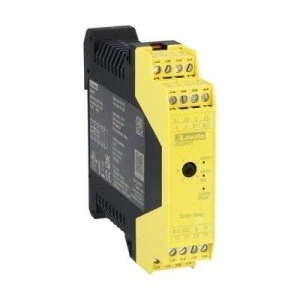

Przekaźnik bezpieczeństwa SRAMF21 jest urządzeniem przeznaczonym do realizacji funkcji bezpieczeństwa w aplikacjach przemysłowych o najwyższych wymaganiach niezawodności.
Znajduje zastosowanie w układach sterowania maszyn, gdzie wymagane jest spełnienie norm kategorii 4 oraz poziomu wydajności PLe zgodnie z EN/ISO/BS 13849-1, a także poziomu SIL CL.3 według IEC/EN/BS 62061.
Jest to model wielofunkcyjny z możliwością wyboru funkcji pokrętłem na panelu przednim, który zawiera główne funkcje bezpieczeństwa w jednym produkcie.
Wielofunkcyjny przekaźnik bezpieczeństwa SRAMF21 monitoruje i kontroluje obwody bezpieczeństwa w aplikacjach:
– zatrzymania awaryjnego
– dostępu bezpieczeństwa
– magnetycznych wyłączników bezpieczeństwa
– wyłączników krańcowych bezpieczeństwa
– blokad elektromechanicznych
– wejść z urządzeń OSSD (dla ESPE i RFID), automatyczny restart lub monitorowany ręczny restart
– urządzeń sterowanych dwoma rękoma (typ IIIA i IIIC zgodny z EN 574)
– sterowanie fotokomórkami typu 2, ręczny lub automatyczny restart.
Układ styków bezpieczeństwa 2NO+1PNP.
Działanie przekaźnika polega na monitorowaniu sygnałów z urządzeń bezpieczeństwa oraz kontrolowaniu wyjść w taki sposób, aby w przypadku wykrycia nieprawidłowości natychmiast doprowadzić układ do stanu bezpiecznego.
Charakterystyka robocza:
- napięcie zasilania: 24VDC
- montaż na szynie DIN 35 mm (IEC/EN/BS 60715)
- kompaktowa szerokość: 22,5 mm
- 1 sygnał zwrotny dla zewnętrznego stycznika
- 1 wejście testowe (np. dla fotokomórek)
- diagnostyka alarmów za pomocą wskaźników LED
- stopień ochrony: IP20 (front i zaciski)
Certyfikaty i normy:
Zgodność z normami:
- EN/BS/ISO 13849-1 (kat. 4, PLe)
- EN/BS/IEC 61496-1 (Typ 4)
- EN/BS 61508-1, -2, -3 (SIL3)
- IEC/BS 62061 (maks. SIL 3)
