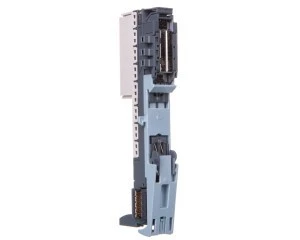

Podstawka dla modułów rozszerzeń SIMATIC ET 200SP BU15-P16+A0+2D, TYP A0, zacisk PUSH-IN, BRAK.PODŁ.KAN.POM. 6ES7193-6BP00-0DA0
Jednostka bazowa SIMATIC ET 200SP BU15-P16+A0+2D (typ A0) przeznaczona do montażu modułów rozszerzeń w systemie ET 200SP; umożliwia zasilanie i połączenie magistrali modułowej z zaciskami typu push-in, stosowana w instalacjach rozproszonych i aplikacjach kontenerowych oraz suchych.
Cechy techniczne
- Typ: jednostka bazowa SIMATIC ET 200SP BU15-P16+A0+2D, wersja A0
- Zaciski: push-in (bez zacisków pomocniczych)
- Napięcie zasilania: 24 V DC (wymagana zewnętrzna ochrona linii zasilających)
- Prąd znamionowy: maks. 10 A dla magistrali P1/P2; 2 A dla terminali procesowych
- Separacja potencjałów między magistralą tylną a napięciem zasilania; test izolacji: 707 V DC
- Wymiary: szer. 15 mm × wys. 117 mm × gł. 35 mm
- Masa: około 40 g
- Temperatura pracy: od -30 °C do 60 °C (w zależności od warunków instalacji)
- Liczba gniazd/slotów: 16
- Obsługa modułów: kompatybilna z wtykowymi modułami analogowymi; nie przewidziano obsługi modułów cyfrowych, komunikacyjnych, funkcyjnych ani centralnych
- Montaż: na szynie DIN
- Przeznaczenie związane z bezpieczeństwem: brak przeznaczenia do zastosowań bezpieczeństwa
Zastosowanie produktu
- Budowa rozproszonych stacji wejść/wyjść SIMATIC ET 200SP w instalacjach przemysłowych
- Systemy z modułami analogowymi wymagające separacji potencjałów między magistralą a zasilaniem
- Aplikacje kontenerowe oraz instalacje w warunkach suchych, gdzie wymagany jest kompaktowy moduł bazowy o szerokości 15 mm
- Montaż na szynie DIN w szafach rozdzielczych i rozproszonych panelach sterowniczych
