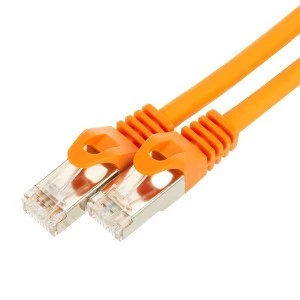

Patchcord S/FTP kat.7 PiMF kabel sieciowy LAN 2x RJ45 PoE pomarańczowy 2m NEKU

Specjalna konstrukcja PIMF, gdzie poszczególne pary ekranowane są folią aluminiową a dodatkowo wszystkie pary razem pełnym oplotem z drutów pozwala na stosowanie patchcordów w najbardziej wymagających aplikacjach.

Właściwości:

• wtyk: 2 x RJ45 dedykowany do kabli kat.6, 6a i 7
• CAT 7 testowane do 600 MHz
• osłona wtyku zewnętrzna silikonowa ze specjalną nakładką chroniącą języczek wtyku
• ekranowanie PIMF: metalowa folia na parach + pełny oplot z drutów
• typ połączenia: prosty 1:1 (zgodność z normami EIA/TIA 568)
• żyły: 100% miedź CU, 26/7AWG x 4P linka
• kolor pomarańczowy

Kategoria 7

Patchcordy ekranowane kat.7 znajdują zastosowanie w instalacjach, w których występują zakłócenia o dużym natężeniu oraz wymagana jest szybka transmisja danych. Klasa F (cat 7) opisana w ISO/IEC 11801 2002:2. Możliwa jest realizacja aplikacji wykorzystujących pasmo do 600 MHz. Różni się ona od poprzednich klas stosowaniem kabli typu S/FTP (każda para w ekranie plus ekran obejmujący cztery pary) łączonych ekranowanymi złączami. Dla tej klasy okablowania jest możliwa realizacja systemów transmisji danych z prędkościami przekraczającymi 1 Gb/s. Przykładowy wynik testu kabla 30m można znaleźć wśród zdjęć produktu.

Zastosowanie patchcordów kat. 7

Znakomicie sprawdzają się w dużych serwerowniach oraz wszędzie tam gdzie ze względu na różne niekorzystne warunki jak znaczne odległości czy zakłócenia, musimy zastosować komponenty najwyższej jakości, aby zminimalizować straty w przesyle sygnału

Cechy patchcordów marki NEKU:

• wysoka jakość użytych materiałów
• precyzja wykonania
• zwiększona odporność na uszkodzenia mechaniczne
• najwyższa odporność na zakłócenia
• powłoka z tworzywa bezhalogenowego nie rozprzestrzeniającego płomienia LSZH
• nowoczesny design
• poddawane kontroli jakości i testom na etapie produkcji
• pasują do wszystkich patchpaneli

Charakterystyka techniczna:

• Producent: NEKU
• Kolor: pomarańczowy
• Długość kabla: 2m
• Wtyk: 2x RJ45 [8p8c]
• Rodzaj: S/FTP kat.7
• Częstotliwość: 600 MHz
• Przekrój: 4 x 2 x 26/7 AWG
• Żyły: miedziane, wielodrutowe tzw. linka
• Typ połączenia: prosty 1:1 (według standardu 568B)
• Izolacja: polietylen PE
• Ekranowanie: tak
• Typ ekranu: ekranowanie wielowarstwowe typu PiMF: każda para indywidualnie pokryta folią aluminiową+ pełny oplot z drutów umieszczony na całym ośrodku kabla
• Powłoka: tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSZH)
• Dodatkowe informacje: zewnętrzna osłona wtyku wyposażona dodatkowo w nakładkę chroniącą języczek wtyku

Parametry elektryczne:

• Rezystancja żyły dla prądu stałego przy 20°C (maksymalna): 95 Ω/km
• Asymetria rezystnacji żył tego samego toru przy 20°C (maksymalna): 2 %
• Asymetria pojemności dowolnego toru wzgl. ziemi (maksymalna): 1,6 nF/km
• Impedancja falowa torów: 100 ± 5 Ω 120 ± 5 Ω przy f=100 MHz
• Tłumienność odbiciowa torów (minimalna): a) 20+5*lg(f) dB przy f=4~10 MHz b) 25 dB przy f=10~20 MHz c) 25-7*lg(f/20) dB przy f=20~250 MHz d) 17,3 dB przy f=250~600 MHz
• Tłumienność falowa torów max. [dB/100m]: 1,75*√f + 0,01*f + 0,2/√f przy 1 ≤ f ≤ 600 MHz
