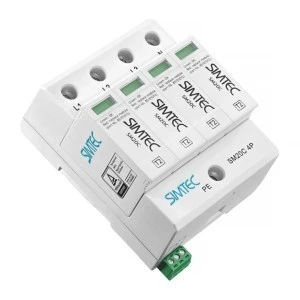

Ogranicznik przepięć Typ T2 4P 20kA SIMTEC SM20C/4‑275 85102000

Ogranicznik przepięć Typ T2 4P 20kA SIMTEC SM20C/4-275 85102000

Ogranicznik przepięć Typ T2 4P 20kA SIMTEC SM20C/4-275 przeznaczony jest do ochrony instalacji TN przed przepięciami impulsowymi. Urządzenie montowane na szynie DIN 35 mm zabezpiecza odbiorniki i rozdzielnice w budynkach mieszkalnych, komercyjnych i obiektach przemysłowych.

Cechy techniczne

• Typ: ogranicznik przepięć Typ 2, 4-biegunowy (4P).
• Znamionowy prąd wyładowczy (8/20): 20 kA; maksymalny prąd rozładowania: 40 kA.
• Poziom ochrony (Uc): ≤ 1,2 kV; czas zadziałania: < 25 ns.
• Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy AC (Uc max): 275 V.
• Układ sieci: TN.
• Obudowa i montaż: 4 moduły, montaż na szynie DIN 35 mm (TS35), stopień ochrony IP20.
• Zakres temperatur pracy: od -40 °C do +85 °C.
• Wymiary: szer. 70,8 mm, wys. 90,5 mm, gł. 66 mm.
• Przyłącza przewodów: przewód elastyczny 2,5–25 mm²; przewód sztywny 2,5–35 mm².
• Sygnalizacja: optyczna sygnalizacja zadziałania na urządzeniu oraz styki do zdalnej sygnalizacji.
• Brak zintegrowanego dobezpieczenia; wymagane zewnętrzne zabezpieczenie zgodnie z dokumentacją instalacji.
• Kompatybilne akcesoria: szyna TS35 oraz moduł ochronny SPDMM20C-275.

Zastosowanie

• Ochrona rozdzielnic głównych i podrozdzielnic w instalacjach TN.
• Zabezpieczenie instalacji budynków mieszkalnych, obiektów komercyjnych i zakładów przemysłowych przed przepięciami atmosferycznymi i łączeniowymi.
• Integracja z systemami monitoringu stanu ochrony dzięki stykom do zdalnej sygnalizacji.
• Stosowanie w układach wymagających szybkiego ograniczenia przepięć o poziomie ochrony ≤1,2 kV i prądzie wyładowczym 20 kA.
• Montaż na szynie DIN 35 mm w rozdzielnicach modułowych; współpraca z modułem SPDMM20C-275 dla rozbudowanej ochrony.
