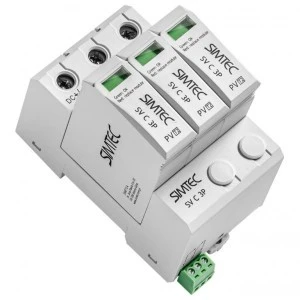

Ogranicznik przepięć do fotowoltaiki Typ T2 SV C 3P SIMTEC certyfikat TUV 85034002
Ogranicznik przepięć SV C 3P to warystorowy moduł ochronny przeznaczony do instalacji fotowoltaicznych DC o maksymalnym napięciu 1000 V. Urządzenie realizuje ochronę typu T2 dla rozdzielnic PV, wejść falowników i szaf przyłączeniowych.
Cechy techniczne
- Typ: warystorowy, kategoria ochrony Typ 2 (SV C 3P), nr katalogowy 85034002
- Znamionowe napięcie DC: 1000 V; maksymalne napięcie instalacji fotowoltaicznej: 1000 V
- Znamionowy prąd wyładowczy (8/20): 20 kA; maksymalny prąd rozładowania: 40 kA
- Poziom ochrony napięciowej (UP) ? 4,5 kV
- Zakres pracy temperaturowej: -40 °C do +85 °C
- Stopień ochrony: IP20
- Wymiary: szerokość 54 mm (3 moduły), wysokość 90 mm, głębokość 78 mm; kolor: szary
- Przyłącza przewodów: przewód elastyczny (wielodrutowy) 2,5–25 mm²; przewód sztywny (jednodrutowy) 2,5–35 mm²
- Wyprowadzenie styku do zdalnej sygnalizacji: tak (umożliwia raportowanie stanu ogranicznika)
- Montaż: na standardowej szynie montażowej TS 35 (akcesorium nr 80035000)
- Kontrola jakości / nadzór: TUV Rheinland
Zastosowanie produktu
- Ochrona stringów PV w rozdzielnicach fotowoltaicznych przed przepięciami łączeniowymi i udarami atmosferycznymi
- Montaż na DC przy wejściu falownika w instalacjach dachowych i gruntowych
- Zabezpieczenie szaf przyłączeniowych i punktów łączenia kabli w instalacjach komercyjnych i przemysłowych
- Stosowanie jako część układu ochrony przepięciowej w systemach monitoringu PV
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak wykorzystać styk do zdalnej sygnalizacji w ograniczniku SV C 3P?
Styk umożliwia przesłanie sygnału o stanie ogranicznika do systemu monitoringu lub wejścia alarmowego sterownika/falownika. Przed wykonaniem połączeń należy sprawdzić w karcie katalogowej producenta parametry styku i schemat zacisków, aby dobrać poprawne wejście alarmowe i zabezpieczenia przewodów.
