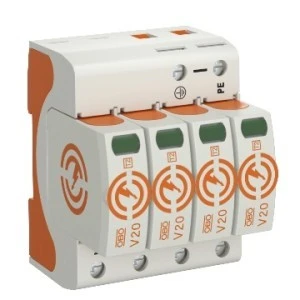

Ogranicznik przepięć Typ T2 4P 20kA 280V V20‑4‑280 (do sieci TN‑S) 5095164

Ogranicznik przepięć Typ T2 4P 20kA 280V V20-4-280 (do sieci TN-S) 5095164

Ogranicznik przepięć V20-4-280 to czterobiegunowe urządzenie typu 2 przeznaczone do ochrony instalacji w układzie TN-S. Stosowany jako drugi stopień ochrony przeciwprzepięciowej w rozdzielnicach głównych i podrozdzielniach w instalacjach budowlanych oraz przemysłowych.

Cechy techniczne

• Układ sieci: TN-S; liczba biegunów: 4 (L1, L2, L3, PEN/N)
• Znamionowe napięcie AC UN: 280 V
• Znamionowy prąd wyładowczy (wartość szczytowa 8/20 µs): 40 kA na biegun
• Typ ogranicznika: Typ 2 (drugi stopień ochrony)
• Sygnalizacja zadziałania: optyczna (wymienne wkładki z wskaźnikiem)
• Styk do zdalnej sygnalizacji: brak w modelu 5095164 (wersje ze stykiem dostępne oddzielnie)
• Montaż: szyna montażowa DIN 15 mm, modułowość 4 moduły
• Obudowa: tworzywo samogasnące (UL 94 V-0), materiały bezhalogenowe
• Stopień ochrony: IP20; ochrona antywibracyjna i mechanizm blokujący wkładki
• Brak zintegrowanego dobezpieczenia; możliwa wymiana wkładek bez demontażu całego modułu
• Zakres temperatur pracy: od -40 °C do +80 °C

Zastosowanie

• Ochrona drugiego stopnia w rozdzielnicach głównych i podrzędnych instalacji TN-S
• Zabezpieczenie układów zasilania, systemów automatyki i urządzeń elektronicznych przed przepięciami atmosferycznymi i łączeniowymi
• Montaż w instalacjach budynków użyteczności publicznej, obiektach przemysłowych oraz w szafach rozdzielczych
• Stosowanie w układach skoordynowanych z wyłącznikami nadprądowymi i ogranicznikami typu 1 jako drugi etap ochrony
