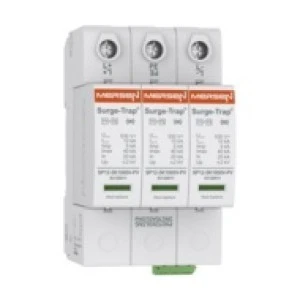

Ogranicznik przepięć STPT12-5K1000V-YPV to zaawansowane urządzenie zabezpieczające typu 1+2, zaprojektowane specjalnie do ochrony systemów fotowoltaicznych (PV) pracujących przy napięciu 1000 V DC. Urządzenie jest zgodne z normami IEC (klasa I+II) oraz UL (Typ 1 Component Assembly), co zapewnia wysoką skuteczność i niezawodność w ochronie przed przepięciami, w tym wyładowaniami atmosferycznymi i zakłóceniami w sieci.
Kluczowe parametry techniczne:
-
Typ SPD: Klasa I+II (IEC), Typ 1 Component Assembly (UL)
-
Format: Wtykowy (pluggable), 3 moduły
-
Zastosowanie: Systemy PV (DC)
-
Napięcie znamionowe: 1000 V DC
-
Liczba biegunów: 3
-
Prąd impulsowy (Iimp): 5 kA (10/350 µs)
-
Nominalny prąd wyładowczy (In): 20 kA (8/20 µs)
-
Maksymalny prąd wyładowczy (Imax): 40 kA (8/20 µs)
-
Wytrzymałość na prąd zwarcia (ISCPV): 10 kA
-
Tryby ochrony: L+/PE, L-/PE, L+/L-
-
Konfiguracja systemu: YPV
Parametry napięciowe:
-
Poziom ochrony napięciowej (Up):
-
Maksymalne napięcie pracy ciągłej (MCOV):
-
DC+ DC-: 1000 V
-
DC+ G: 1000 V
-
DC- G: 1000 V
-
Znamionowe napięcie ochrony (VPR):
-
DC+ DC-: 2500 V
-
DC+ G: 2500 V
-
DC- G: 2500 V
Funkcje i cechy:
-
Wskaźnik stanu: Tak, z systemem wskazującym:
-
Moment dokręcenia: 3 N m
-
Materiał obudowy: PA66 CT1
-
Wymiary produktu:
-
Szerokość: 54 mm
-
Długość: 70 mm
-
Wysokość: 90 mm
-
Waga produktu: 0.364 kg
-
Zgodność z ROHS: Tak
-
Numer części zamiennej (L1): 83120011
Informacje o opakowaniu:
Dodatkowe dane:
-
Numer katalogowy: STPT12-5K1000V-YPV
-
Numer artykułu: 83120167
-
Kod EAN/UPC: 8435297860129
-
Grupa produktowa: Photovoltaic & Energy Storage SPDs
Urządzenie charakteryzuje się wtykową konstrukcją, co ułatwia instalację i wymianę modułów bez konieczności demontażu całej jednostki. Ogranicznik STPT12-5K1000V-YPV zapewnia kompleksową ochronę instalacji fotowoltaicznych, minimalizując ryzyko uszkodzeń spowodowanych przepięciami i zwiększając bezpieczeństwo systemu.
