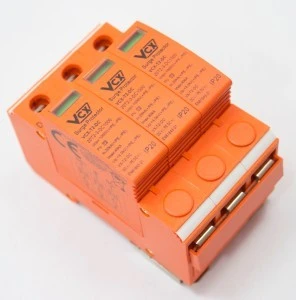

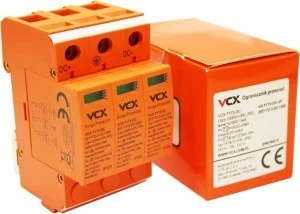

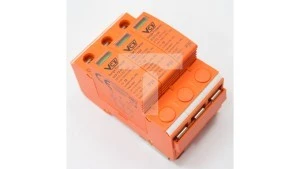

Modułowe ochronniki przepięć VCX-B+C-DC klasy T1T2 7kA dedykowane są do ochrony instalacji fotowoltaicznych. Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).
Dzięki zastosowaniu całkiem nowego warystora napięcie Ucpv zostało podniesione do 1200V DC.
Ogranicznik ten cechuje niezwykle atrakcyjny stosunek ceny do jakości przy zachowaniu wszelkich wymaganych parametrów.
Dzięki kompaktowej konstrukcji ogranicznik zajmuje tylko 3 moduły.
Ochronnik posiada zintegrowane zabezpieczenie termiczne – nie wymaga dodatkowego dobezpieczenia. W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 1200VDC / 125A gG lub bezpiecznika 1200VDC / 40A typ C.
Dane techniczne:
- Klasa ochrony: T1 T2
- Wykonanie: warystorowe
- Przyłącza max: 35mm2
- Maksymalne napięcie pracy: Ucpv 1200 V DC
- Prąd próbny: In(8/20) 20 kA
- Prąd max: Imax(8/20) 40 kA
- Prąd impulsowy: Iimp(10/350) 7kA
- Napięciowy poziom ochrony: Up <4,5kV
- Temperatura składowania: -30/+70°C
- Temperatura otoczenia pracy: -30/+50°C
- Klasa szczelności: IP 20
