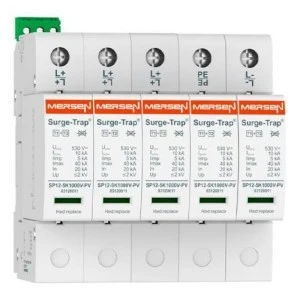

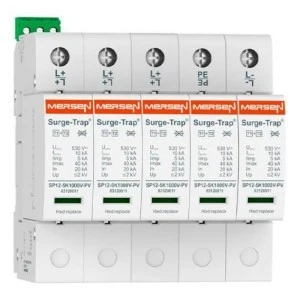

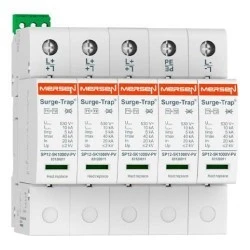

Ogranicznik przepięć 1+2 1000V DC do 2‑stringów 5‑pol. I Imp.: 5kA Styk pomocniczy 83120206, STPT12‑5K1000V‑5Y2PVM

Urządzenie Ochrony Przeciwprzepięciowej STPT12-5K1000V-5Y2PVM dla 2 strigów PV - zastępuje 2 standardowe ograniczniki 3 polowe.

• Numer artykułu: 83120206

• Numer katalogowy: STPT12-5K1000V-5Y2PVM

To zaawansowane urządzenie klasy I+II/Typu 1+2 zostało zaprojektowane do ochrony systemów fotowoltaicznych (PV) przed przepięciami, w tym wyładowaniami atmosferycznymi i zakłóceniami w sieci. Przeznaczone dla konfiguracji Y PV z napięciem znamionowym 1000 V DC, oferuje ochronę 5-biegunową (2L+, 1PE, 2L-) w kompaktowym, wtykowym formacie zajmującym 5 modułów. Wyposażone jest w system zdalnej sygnalizacji, co ułatwia monitorowanie stanu urządzenia.

---

Kluczowe Specyfikacje Techniczne

• Typ SPD:

  • IEC: Klasa I+II

  • UL: Typ 1 Component Assembly

• Napięcie znamionowe: 1000 V DC

• Liczba biegunów: 5 (2L+, 1PE, 2L-)

• Format: Wtykowy, 5 modułów

• Prąd impulsowy (Iimp): 5 kA (10/350 μs)

• Prąd wyładowczy nominalny (In): 20 kA (8/20 μs)

• Maksymalny prąd wyładowczy (Imax): 40 kA (8/20 μs)

• Tryby ochrony:

  • L+/PE

  • L-/PE

  • L+/L-

• Konfiguracja systemu: 5YPV

• Wytrzymałość na prąd zwarcia (ISCPV): 10 kA

• Poziom ochrony napięciowej (Up) przy In:

  • L-PE: ≤4 kV

  • L-L: ≤4 kV

• Maksymalne napięcie pracy ciągłej (MCOV):

  • DC+ DC-: 1000 V

  • DC+ G: 1000 V

  • DC- G: 1000 V

• Napięcie ochrony (VPR):

  • DC+ DC-: 2500 V

  • DC+ G: 2500 V

  • DC- G: 2500 V

---

Cechy Konstrukcyjne

• System sygnalizacji: Tak

  • Typ: Zielony (OK) / Niezielony (wymienić), z mikroprzełącznikiem do zdalnej sygnalizacji

• Moment dokręcania: 3 N m

• Materiał obudowy: PA66 CT1

• Wymiary produktu:

  • Szerokość: 87,5 mm

  • Długość: 70 mm

  • Wysokość: 90 mm

• Waga produktu: 0,654 kg

• Opakowanie sprzedażowe:

  • Ilość: 1 sztuka

  • Wymiary: 95 mm x 106 mm x 94 mm

  • Waga: 0,694 kg

• Część zamienna: Wtyczka L1 (numer 83120011)

• Zgodność z ROHS: Tak

---

Dodatkowe Informacje

• Kod EAN/UPC: 8435297875963

• Grupa produktowa: SPD dla fotowoltaiki i magazynowania energii

• Montaż: Na szynie DIN

• Zastosowanie: DC, systemy fotowoltaiczne

---

Zastosowanie

Urządzenie STPT12-5K1000V-5Y2PVM jest przeznaczone do ochrony instalacji fotowoltaicznych przed przepięciami, w tym wyładowaniami atmosferycznymi (Typ 1) oraz zakłóceniami w sieci (Typ 2). Dzięki 5-biegunowej konstrukcji (2L+, 1PE, 2L-) i trybom ochrony L+/PE, L-/PE oraz L+/L-, zapewnia kompleksowe zabezpieczenie systemów PV o napięciu do 1000 V DC. Wtykowa konstrukcja ułatwia instalację i wymianę komponentów, a system zdalnej sygnalizacji pozwala na bieżące monitorowanie stanu urządzenia, co zwiększa niezawodność i bezpieczeństwo instalacji.

---

Zalety

• Wszechstronna ochrona: Kombinacja Typu 1+2 zapewnia skuteczne zabezpieczenie przed wyładowaniami atmosferycznymi i przepięciami sieciowymi.

• Wysoka wydajność: Prąd impulsowy 5 kA (10/350 μs) i maksymalny prąd wyładowczy 40 kA (8/20 μs).

• Łatwość obsługi: Wtykowa konstrukcja i kompaktowy rozmiar (5 modułów) ułatwiają instalację i konserwację.

• Monitorowanie stanu: Zdalna sygnalizacja z mikroprzełącznikiem pozwala na szybkie wykrycie konieczności wymiany.

• Trwałość: Obudowa z materiału PA66 CT1 gwarantuje odporność na trudne warunki eksploatacji.
