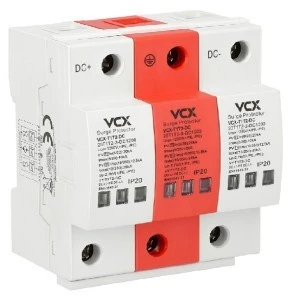

Ogranicznik fotowoltaiczny DC 1200V 25kA B+C T1T2 Ochronnik przepięć iskiernikowy GDT

Dane techniczne:

• Klasa ochrony: T1 T2
• Wykonanie: WATYSTOROWO-ISKIERNIKOWE (MOV+GDT+MOV)
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Ucpv 1200 V DC
• Prąd próbny: In(8/20) 20 kA
• Prąd max: Imax(8/20) 40 kA
• Prąd impulsowy na biegun: Iimp(10/350) 12,5kA
• Prąd impulsowy Itotal: 25kA
• Napięciowy poziom ochrony: Up <2,7kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20

VCXDC B+C 3P 1200V (T1T2) 25kA GDT posiada zintegrowane zabezpieczenie termiczne – nie wymaga dodatkowego dobezpieczenia. W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 1000VDC / 125A gG lub bezpiecznika 1000VDC / 40A typ C.

Zastosowaliśmy w nim kombinację warystorów (MOV) w modułach DC+ oraz DC – oraz iskiernik gazowy (GDT) w module PE, przez co osiągnęliśmy wysokie parametry ogranicznika oraz skutecznie wyeliminowaliśmy powszechny problem starzenia się warystorów pod wpływem prądów upływu i prądu roboczego.

Podniesione do 1200V DC napięcie pracy umożliwia zastosowanie w najbardziej wymagających instalacjach PV.

Odporność na prąd impulsowy na poziomie Itotal 25kA, czyli Iimp(10/350) 12,5kA na każdy biegun zapewnia najwyższy poziom ochrony przeciwprzepięciowej.
