Odgałęźniki OBL: Rewolucja w Połączeniach Elektrycznych!

Odkryj Generację Bezpiecznych i Elastycznych Odgałęźników Prądowych

W świecie instalacji elektrycznych liczy się precyzja, bezpieczeństwo i niezawodność. Odgałęźniki OBL to odpowiedź na te potrzeby – zaprojektowane z myślą o najwyższych standardach, łączą innowacyjne rozwiązania z niezrównaną trwałością. Niezależnie od złożoności projektu, OBL gwarantuje łatwy montaż, elastyczną konfigurację i pełną kontrolę nad Twoimi połączeniami!

---

Dlaczego Odgałęźniki OBL to Twój Wybór Numer Jeden?

Oto kluczowe cechy, które wyróżniają OBL na tle konkurencji:

1. Niezrównana Trwałość i Ochrona Przed Korozją

Każdy element torów prądowych OBL jest starannie cynowany lub cynkowany, co zapewnia doskonałą ochronę przed korozją. Dzięki temu masz pewność, że Twoja instalacja pozostanie niezawodna i bezpieczna przez długie lata.

2. Elastyczność Konfiguracji na Wyciągnięcie Ręki

Potrzebujesz dopasować instalację do zmieniających się wymagań? Z OBL to proste!

• Cztery Stalowe Zaciski Nowej Generacji: Każdy tor odgałęźny wyposażony jest w 4 stalowe zaciski, gwarantujące stabilne i pewne połączenie. W odmianach czterotorowych tor neutralny posiada aż 6 zacisków, dla jeszcze większej elastyczności.
• Rozszerzaj do Sześciu Torów Odgałęźnych! Unikalna możliwość poszerzenia jednego toru głównego do sześciu torów odgałęźnych eliminuje potrzebę mostkowania z sąsiednim torem, maksymalizując wykorzystanie odgałęźnika i oszczędzając Twój czas.

3. Montaż Przelotowy bez Przecinania Przewodu – Oszczędność Czasu i Materiału!

Innowacyjna konstrukcja zacisku toru głównego pozwala na montaż przewodu przelotowo – koniec z cięciem i marnowaniem materiału! To rozwiązanie, które znacznie przyspiesza pracę i minimalizuje straty.

4. Uniwersalne Mocowanie – Szybko i Pewnie!

Odgałęźniki OBL zamontujesz bez problemu zarówno na standardowej listwie TS35, jak i bezpośrednio do podłoża. Specjalny zaczep krzywkowy z trzema ogranicznikami obrotu zapewnia błyskawiczny montaż i jasną informację o prawidłowym zamocowaniu ("do montażu" i "po zamocowaniu").

5. Bezpieczeństwo i Kontrola Dzięki Możliwości Plombowania

Każdy odgałęźnik OBL wyposażony jest w otwory do plombowania, które skutecznie uniemożliwiają niekontrolowane zdjęcie pokrywki. To dodatkowa warstwa bezpieczeństwa, dostosowana do typowych zabezpieczeń rynkowych.

6. Przejrzyste Oznaczenia – Wszystko Pod Kontrolą!

Na korpusie i przezroczystej pokrywie odgałęźnika OBL znajdziesz wszystkie kluczowe parametry elektryczne: typ, napięcie znamionowe izolacji, dopuszczalne przekroje przewodów oraz zgodność z normą. Dodatkowo, oznaczenia poszczególnych torów i gniazda na oznaczniki (w odmianach jednotorowych) pozwalają na pełną personalizację i organizację instalacji.

7. Kompatybilność z Przewodami Miedzianymi i Aluminiowymi

Odgałęźniki OBL są przede wszystkim przystosowane do przewodów miedzianych. Przy zachowaniu odpowiednich zasad bezpieczeństwa (oczyszczenie końcówki z warstwy tlenku i zabezpieczenie wazeliną lub smarem neutralnym) możesz z powodzeniem zastosować również przewody aluminiowe.

---

Dostępne Konfiguracje Odgałęźników OBL

Odgałęźniki OBL są dostępne w różnych wariantach, by sprostać wszelkim Twoim potrzebom:

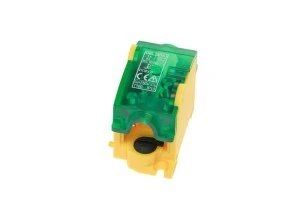

• Odgałęźniki Jednotorowe: Idealne do prostych i precyzyjnych połączeń. Posiadają kołki i otwory pozycjonujące, ułatwiające tworzenie zestawów wielotorowych.
• Kołki i otwory pozycjonujące dla łatwego montażu:
• Zestawy Czterotorowe: Gotowe rozwiązania dla bardziej złożonych instalacji. Posiadają otwory pozycjonujące dla jeszcze większej wygody.


---

Dane Techniczne Odgałęźników OBL

Cecha	Parametr
Przekrój znamionowy	Główny: 25mm² / Odgałęźny: 10mm²
Napięcie znamionowe izolacji	750V
Prąd znamionowy ciągły	Główny: 101A / Odgałęźny: 57A
Przyłączalność znamionowa drutu	Główny: 6-25mm² / Odgałęźny: 0,75-10mm²
Przyłączalność znamionowa linki	Główny: 6-16mm² / Odgałęźny: 0,75-6mm²
Moment skręcający dla zacisków	Główny: 2,0Nm / Odgałęźny: 1,2Nm
Długość odizolowania	Główny: 21mm / Odgałęźny: 15mm
Materiał	Korpus: Poliamid / Pokrywa: Poliwęglan
Mocowanie	TS35 lub do podłoża
Temperatura otoczenia	-25...+100ºC
Stopień ochrony IP	10
Norma	IEC 60998-2-1

---

Wybierając odgałęźniki OBL, stawiasz na innowację, bezpieczeństwo i niezawodność, które usprawnią każdą instalację elektryczną.
