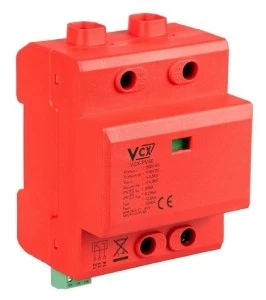

Ochronnik przepięć fotowoltaiczny ogranicznik DC klasy T1+T2 (B+C) 3P 1500V 12,5 kA
- Producent:VCX
- Indeks producenta:DC-BC3P-1500-PV50-12,5-KA-VCX
- Indeks TIM:0001-00014-35592
- Kategoria:Ograniczniki przepięć typ 1+2 (B+C)
- Ocena:
Cena:
Opis techniczny:
• Zgodność z normą: PN-EN 61643-31
• Klasa próby SPD: Typ 1+ Typ 2 / klasa I + klasa II
• Największe napięcie pracy PV (+/-), UCPV: ≤ 1500V DC
• Największe napięcie pracy PV (+/PE -/PE), UCPV ≤ 1100 V DC
• Napięciowy poziom ochrony (+/PE,-/PE), Up: ≤ 4 kV
• Napięciowy poziom ochrony (+/-), Up: ≤ 4,5kV
• Prąd udarowy, Iimp(10/350 μs)[T1]: 6,25 kA
• Całkowity prąd wyładowczy Itotal: 12,5 kA
• Znamionowy prąd wyładowczy, In(8/20 μs) [T2]: 20kA
• Maksymalny prąd wyładowczy, Imax: 50 kA
• Dopuszczały prąd zwarciowy, Iscpv: 1s000 A
Prąd upływu przy napięciu DC, Ipe < 100 μA
• Prąd upływu przy napięciu AC, Ipe < 50 μA
• Prąd ciągły, Icpv < 100 μA
• Konstrukcja SPD: ograniczający napięcie
• Lokalizacja: Wnętrzowa,
• Temp i wilgotność pracy: od -40 do 80 oC, max. wilgotność 95%
• Tryb pracy uszkodzeniowej SPD: OCFM
• Rodzaj systemu PV – uziemiony
• Stopień ochrony, IP 20.
Dane techniczne
Sposób montażu
Szyna montażowa DIN 35 mm
Klasa ochronności
Typ 1+2
Sygnalizacja zadziałania na urządzeniu
Optyczny
Najwyższe napięcie trwałej pracy DC [V]
1500
Poziom ochrony L-N [kV]
4.5000
Prąd udarowy (10/350) [kA]
6.2500
Ze stykiem sygnalizacji zadziałania
Rozmiar
3 moduły
Poziom ochrony [kV]
4,5
Znamionowe napięcie DC [V]
1500
Liczba biegunów
3
Dane logistyczne
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
