Obudowa teletechniczna podtynkowa 2‑rzędy modułówki+3 płyty montażowe ECG70COMBO3/2‑I_FR 001100154
- Producent:ETI-POLAM
- Indeks producenta:001100154
- Indeks TIM:0004-00013-43214
- Kategoria:Rozdzielnice modułowe
- Ocena:
Cena:
Niezawodne i sprawdzone obudowy ECG...COMBO
Obudowy są uzupełnieniem oferty obudów serii ECG i są dedykowane do instalacji aparatury teletechnicznej (rutery, rozdzielacze sygnału TV, itp.) oraz aparatury elektrycznej (zabezpieczenia). Obudowa wyposażona jest w płytę montażową perforowaną, zestaw uchwytów do płyty gipsowo-kartonowej, zestaw uchwytów do montażu we wnęce, oraz ramkę z drzwiczkami z zatrzaskowym zamknięciem i wspornik z gniazdkiem 230 V do zasilenia urządzeń IT. W razie konieczności dodatkowo można zastosować zamek z kluczem (np. w przypadku konieczności ograniczenia dostępu). Perforacja płyty umożliwia montaż dowolnego typu osprzętu teletechnicznego.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
001100154
Typ produktu określony przez producenta.
ECG70COMBO3/2-I_FR
II klasa ochronności - Obudowy o klasie ochronności II posiadają wzmocnioną lub podwójną izolację. Nie mają połączenia z przewodem ochronnym.
II
podtynkowa
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
63
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
400
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP30
28/14
5
Metalowe ze szczelinami, białe
Tworzywo, biała
13/13
-25 do +60
Odporność ogniowa i zastosowanie obudów:
650°C – obudowy do montażu w ścianach murowanych np. ceglanych lub betonowych
850°C – obudowy do montażu w ścianach gipsowo-kartonowych lub drewnianych
650°C – obudowy do montażu w ścianach murowanych np. ceglanych lub betonowych
850°C – obudowy do montażu w ścianach gipsowo-kartonowych lub drewnianych
850

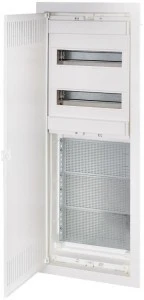

Zdjęcie produktu
Zalety produktu
- Obudowy mogą być osadzone w ścianie betonowej, murze lub płycie gipsowo-kartonowej.
- Specjalna konstrukcja zawiasu sprawia, że łatwo można zmienić kierunek otwierania drzwi (prawo/lewo).
- Obudowa wyposażona jest w wyjmowane przepusty (górny i dolny) do wprowadzania przewodów, oraz stelaż szyn TH umożliwiający oprzewodowanie aparatów w warsztacie.
- Możliwość połączenia obudów w pionie za pomocą uchwytów ECGBRV, oraz poziomie za pomocą uchwytów ECGBRHP.
- W celu ochrony przed nieautoryzowanym dostępem istnieje możliwość zastosowania zamka z kluczem ECGLK.
- Standardowo wyposażone w zaciski PE/N
- Akcesoria w zestawie obejmują: uchwyty do montażu w ścianie i uchwyty do montażu w płycie gipsowo-kartonowej.
- Standardowo wyposażone w płytę montażową perforowaną.
- Obudowy dostępne w wykonaniu z drzwiami białymi metalowymi ze szczelinami ułatwiającymi komunikację WiFi oraz wentylację.
- Obudowy dostępne w wykonaniu elektrycznym, teletechnicznym i combo
(część elektryczna + część teletechniczna).
Montaż obudowy ECG
Jak wygląda montaż obudowy ECG?
Poznaj budowę i kompleksowe wyposażenie obudowy ECG ułatwiające proces montażu.
Sprawdź jakie to proste!
