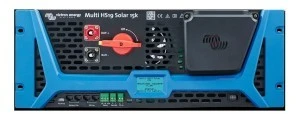

Victron Energy Multi HS19 Solar 15k to zaawansowany trójfazowy falownik hybrydowy z ładowarką akumulatorów oraz czterema zintegrowanymi regulatorami MPPT. Urządzenie zostało zaprojektowane z myślą o wysokonapięciowych systemach magazynowania energii wykorzystujących baterie o napięciu od 650 do 1000 V. Konstrukcja łącząca kilka kluczowych elementów systemu w jednej obudowie pozwala ograniczyć ilość okablowania, uprościć instalację oraz zmniejszyć straty energii.
Falownik zapewnia moc znamionową 15 kW oraz trójfazowe napięcie wyjściowe 400 V AC. Moc szczytowa wynosi 22 kW przez 5 sekund, co pozwala na obsługę odbiorników charakteryzujących się zwiększonym chwilowym zapotrzebowaniem na energię. Maksymalna sprawność falownika sięga 98%, natomiast pobór mocy bez obciążenia przy napięciu baterii 650 V wynosi około 50 W.
Multi HS19 Solar 15k został wyposażony w cztery niezależne trackery MPPT, umożliwiające elastyczne projektowanie instalacji fotowoltaicznej. Każdy tracker może obsługiwać moc paneli PV do 8 kW, co daje łącznie maksymalnie 32 kW mocy instalacji fotowoltaicznej. Zakres napięcia pracy MPPT wynosi od 100 do 600 V, a maksymalne napięcie obwodu otwartego instalacji PV wynosi 600 V. Minimalne napięcie solarne wymagane do uruchomienia urządzenia z samego źródła PV wynosi 300 V.
Zastosowanie czterech niezależnych MPPT pozwala podłączyć oddzielne łańcuchy paneli fotowoltaicznych pracujące w różnych warunkach. Rozwiązanie jest szczególnie przydatne w instalacjach wykorzystujących różne połacie dachowe, odmienne kierunki ustawienia modułów lub obszary narażone na częściowe zacienienie. Sprawność układu solarnego MPPT sięga 99%.
Urządzenie współpracuje z zarządzanymi wysokonapięciowymi magazynami energii obsługującymi protokół Victron HV. Zakres napięcia baterii wynosi 650–1000 V, maksymalny prąd ładowania 41 A, a maksymalny prąd rozładowania 25 A. Przy napięciu baterii 800 V maksymalna moc ładowania może wynosić do 33 kW. Komunikacja z systemem zarządzania baterią BMS odbywa się poprzez dedykowane połączenie CAN-bus.
Praca na wysokim napięciu pozwala ograniczyć wartości prądów po stronie baterii, a tym samym zastosować przewody o mniejszych przekrojach i zmniejszyć straty przesyłowe. Jest to szczególnie istotne w rozbudowanych instalacjach ESS, systemach komercyjnych oraz profesjonalnych instalacjach off-grid.
Multi HS19 Solar 15k posiada jedno wejście AC oraz dwa wyjścia AC. Maksymalny prąd wejściowy i prąd przekazywany bezpośrednio z sieci wynosi 32 A. Ciągły prąd wyjściowy wynosi do 22 A RMS na fazę. Urządzenie zapewnia napięcie 400 V AC ±10% w układzie trójfazowym i obsługuje częstotliwość 50/60 Hz.
Falownik może być wykorzystywany w instalacjach off-grid, systemach zasilania awaryjnego, układach peak shaving oraz systemach współpracujących z siecią elektroenergetyczną. Dwukierunkowa konstrukcja umożliwia zarówno ładowanie magazynu energii z dostępnego źródła AC lub nadwyżek energii słonecznej, jak i przekształcanie energii zgromadzonej w baterii na energię wykorzystywaną przez odbiorniki.
Urządzenie oferuje rozbudowane możliwości komunikacyjne obejmujące Bluetooth, VE.Direct, VE.Can oraz dedykowany port Battery CAN. Bluetooth umożliwia konfigurację za pomocą aplikacji VictronConnect, natomiast połączenie z kompatybilnym urządzeniem GX pozwala na integrację systemu z platformą Victron Remote Management VRM i zdalne monitorowanie parametrów instalacji.
Wbudowany wyświetlacz umożliwia lokalny podgląd stanu pracy urządzenia. Do dyspozycji instalatora jest również programowalny przekaźnik o obciążalności 3 A przy napięciu do 30 V DC oraz wejście zdalnego włączania i wyłączania. Programowalny przekaźnik może być wykorzystany między innymi do sygnalizacji alarmów lub sterowania agregatem prądotwórczym.
Multi HS19 Solar 15k został wykonany w standardzie 19-calowej obudowy rack o wysokości 4U, dzięki czemu może być instalowany w tej samej szafie co kompatybilne wysokonapięciowe moduły bateryjne. Masa urządzenia wynosi około 26,5 kg, a głębokość około 70 cm. Po stronie baterii zastosowano bezpieczne złącza Surlok 5,7 mm, natomiast wejścia fotowoltaiczne wykorzystują złącza MC4.
Zakres temperatury pracy wynosi od 0°C do +60°C, przy czym pełna moc znamionowa dostępna jest do temperatury 40°C. Urządzenie wykorzystuje wymuszone chłodzenie powietrzem i posiada stopień ochrony IP20, dlatego przeznaczone jest do montażu wewnątrz pomieszczeń w odpowiednich warunkach środowiskowych.
Victron Energy Multi HS19 Solar 15k to kompleksowe rozwiązanie do budowy dużych, wysokonapięciowych systemów magazynowania energii. Połączenie falownika trójfazowego 15 kW, ładowarki baterii HV, czterech niezależnych MPPT o łącznej obsługiwanej mocy PV do 32 kW oraz rozbudowanej komunikacji pozwala ograniczyć liczbę urządzeń potrzebnych do wykonania kompletnej instalacji.
Najważniejsze parametry produktu: moc znamionowa 15 kW, moc szczytowa 22 kW przez 5 s, zasilanie trójfazowe 400 V AC, napięcie baterii 650–1000 V, maksymalny prąd ładowania 41 A, maksymalny prąd rozładowania 25 A, 4 niezależne MPPT, maksymalna moc PV 32 kW, zakres MPPT 100–600 V, maksymalne napięcie PV 600 V, sprawność falownika do 98%, sprawność MPPT do 99%, Bluetooth, VE.Direct, VE.Can, Battery CAN, obudowa rack 19" 4U, masa około 26,5 kg oraz stopień ochrony IP20.
