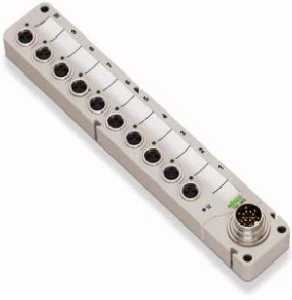

Moduł przyłączeniowy 10-torowy / 3-biegunowy ze złączem M16 757-303
Moduł przyłączeniowy 757-303 to 10-kanałowy moduł 3-biegunowy z wtyczką M16 przeznaczony do połączenia czujników i aktuatorów z systemami sterowania PLC, stosowany w rozproszonych punktach I/O i instalacjach maszynowych.
Cechy techniczne
- Liczba kanałów: 10; liczba biegunów złącz czujnik/aktor: 3
- Główne złącze: wtyk M16 dla przewodu głównego; przyłącza czujnik/aktor: gniazda M8
- Napięcie znamionowe: 32 V
- Maksymalna obciążalność: 2 A na sygnał WE/WY, 6 A na gniazdo
- Materiał obudowy: tworzywo sztuczne; korpus/elementy przewodzące: mosiądz; materiał elementu izolacyjnego: PA
- Pokrycie styków: złoto
- Stopień ochrony: IP68 (ochrona przed pyłem i zanurzeniem)
- Wskaźnik LED dla diagnostyki stanu kanałów
- Brak separacji galwanicznej między obwodami
- Połączenie śrubowe w wersji kołpakowej
- Wymiary: szerokość 30 mm, wysokość 26 mm, długość 175 mm
- Stopień zanieczyszczenia: 3
- Temperatura pracy: minimalna -25 °C (wartość minimalna udokumentowana)
- Przewód wstępnie zamontowany: brak (0 m); długość przewodu niekonfigurowalna
- Nieprzeznaczony do przyłączeń NPN (przyłącze dla czujników NPN: nie)
- Kategorie ochrony przeciwwybuchowej: brak
Zastosowanie produktu
- Interfejsowanie czujników i siłowników M8 z systemami PLC w aplikacjach przemysłowych
- Rozproszone moduły I/O w maszynach, liniach produkcyjnych i stanowiskach testowych
- Instalacje w środowiskach wymagających stopnia ochrony IP68 — zastosowania zewnętrzne lub mycie instalacji
- Połączenia instalacji zasilanych zasilaczami klasy 2 oraz aplikacje serii 757 urządzeń WAGO przeznaczone do obsługi przez wykwalifikowany personel
