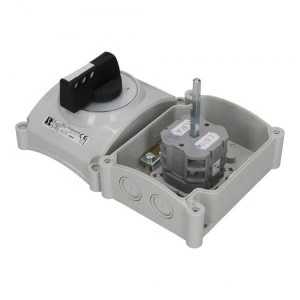

Łącznik krzywkowy gwiazda-trójkąt 3P 25A w obudowie zamykany ŁK25R-4.831OB2Z
Łącznik krzywkowy typu gwiazda?trójkąt przeznaczony do ręcznego i pośredniego sterowania rozruchem silników trójfazowych; kompletne urządzenie w zamykanej obudowie z pokrętłem, stosowane tam, gdzie wymagane jest ograniczenie prądu rozruchowego.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 25 A
- Znamionowa moc pracy przy AC?3, 400 V: 8 kW (sterowanie rozruchem silników klatkowych)
- Liczba biegunów: 3 (trójfazowy układ przełączania)
- Pozycje przełącznika: 0 / gwiazda (Y) / trójkąt (?)
- Brak styków pomocniczych (zwiernych, rozwiernych i przełącznych)
- Stopień ochrony części czołowej: IP65
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Element przełączający: pokrętło
- Kompletne urządzenie w obudowie zamykanej; odpowiedni do montażu płaskiego
- Nie jest przeznaczony do montażu czołowego czterootworowego ani do instalacji w tablicach rozdzielczych
Zastosowanie
- Sterowanie rozruchem gwiazda?trójkąt silników asynchronicznych do 8 kW przy 400 V (AC?3)
- Aplikacje przemysłowe wymagające ograniczenia prądu rozruchowego: napędy wentylatorów, pomp, kompresorów
- Instalacje, gdzie wymagane jest urządzenie kompletne w obudowie o ochronie IP65 części czołowej oraz możliwość montażu płaskiego
- Przypadki wymagające prostego ręcznego przełączania między trybami pracy 0–Y–? bez dodatkowych styków pomocniczych
