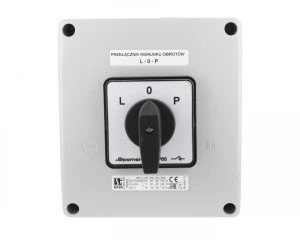

Łącznik krzywkowy 80A przełącznik zmiany kierunku obrotów L-O-P w obudowie OB18 SK80-3.8368\OB18
Łącznik krzywkowy SK80-3.8368\OB18 to kompletne urządzenie w obudowie OB18 przeznaczone do ręcznej zmiany kierunku obrotów silników trójfazowych (układ L–0–P). Stosowany jako przełącznik sterujący i izolator w instalacjach przemysłowych i urządzeniach napędowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 80 A
- Liczba biegunów: 3 (przełącznik trójbiegunowy)
- Znamionowa moc pracy przy AC-3, 400 V: 22 kW
- Napięcie znamionowe izolacji: 690 V
- Pozycja 0 (środkowa pozycja rozłączająca): tak
- Stopień ochrony części czołowej: IP65
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Element przełączający: przełącznik krzywkowy (ręczny)
- Trwałość mechaniczna: 3,0 mln cykli
- Kompletne urządzenie w obudowie OB18 — gotowe do montażu jako samodzielny moduł
- Nieprzeznaczony do montażu płaskiego, montażu czołowego czterootworowego, montażu w tablicach rozdzielczych ani montażu pośredniego
Zastosowanie
- Ręczna zmiana kierunku obrotów silników trójfazowych (pompy, wentylatory, przenośniki)
- Sterowanie i izolacja napędów w maszynach przemysłowych
- Stosowanie jako główny przełącznik sterujący w układach rozruchowych i aplikacjach wymagających pośredniej pozycji wyłączonej
- Rozwiązania wymagające obudowy o stopniu ochrony IP65 — instalacje w środowiskach zapylonych lub wilgotnych (zewnętrzne stanowiska obsługi)
- Aplikacje gdzie wymagane jest przyłącze śrubowe i wysoka trwałość mechaniczna
