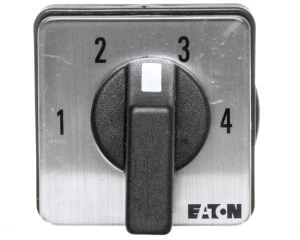

Łącznik krzywkowy 1-2-3-4 1P 10A do wbudowania TM-2-8231/E 044029
Łącznik krzywkowy TM-2-8231/E to jednobiegunowy przełącznik wielopołożeniowy przeznaczony do montażu wewnątrz tablic rozdzielczych, stosowany do przełączania obwodów sterowania i zasilania o znamionowym prądzie do 10 A.
Cechy techniczne
- Typ: 1-biegunowy (1P), przełącznik wielopołożeniowy
- Liczba stopni przełączania: 6
- Znamionowy prąd ciągły Iu: 10 A
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Moc znamionowa: 3 kW przy 400 V
- Stopień ochrony części czołowej: IP65
- Element przełączający: pokrętło (czarne), rozmiar tabliczki 30×30 mm
- Fizyczna budowa: urządzenie do wbudowania, odpowiedni do montażu w tablicach rozdzielczych
- Warunki pracy: -25°C do +50°C
- Funkcje dodatkowe: brak pozycji 0, brak powrotu do pozycji 0
- Montaż i eksploatacja: możliwy montaż w różnych położeniach; należy stosować się do instrukcji producenta i zachować zalecane momenty dokręcenia przyłączeń
- Zastosowanie elektryczne: zdolność łączeniowa umożliwia użycie w typowych obwodach mocy i sterowania
Zastosowanie produktu
- Tablice rozdzielcze i pulpity sterownicze — przełączanie trybów pracy i źródeł
- Maszyny przemysłowe — wybór zakresów pracy i konfiguracji obwodów
- Systemy automatyki i układy sterowania — funkcje wielopołożeniowe dla sygnalizacji i sterowania
- Aplikacje serwisowe i diagnostyczne wymagające niezawodnego przełączania w granicach 10 A
