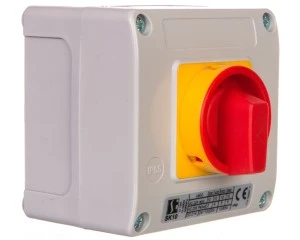

Łącznik krzywkowy 0-1 7P 10A w obudowie OB11 z czołem zamykanym żółto/czerwonym SK10-4.8240OB11ZC
Modułowy łącznik krzywkowy typu włącz/wyłącz SK10-4.8240OB11ZC w kompletnym korpusie OB11 z zamykanym czołem w kolorach żółtym i czerwonym, przeznaczony do ręcznego rozłączania i załączania obwodów wielobiegunowych w aplikacjach przemysłowych i maszynowych. Urządzenie zapewnia separację 7 biegunów przy znamionowym prądzie ciągłym 10 A.
Cechy techniczne
- Liczba biegunów: 7 (7P).
- Znamionowy prąd ciągły Iu: 10 A.
- Pozycja 0: tak — możliwość pełnego rozłączenia obwodu.
- Brak styków pomocniczych: zwiernych, rozwiernych i przełącznych (0).
- Rodzaj elementu przełączającego: pokrętło (pokrętło krzywkowe) z zamykanym czołem żółto/czerwonym.
- Obudowa: kompletny moduł w obudowie OB11.
- Stopień ochrony części czołowej: IP65.
- Przyłącze obwodu głównego: połączenie śrubowe; dopuszczalny przekrój przewodów 1–4 mm?.
- Napięcie izolacji do 690 V; moc łączeniowa 2–6 kW w zależności od napięcia zasilania.
- Zakres temperatur pracy: od -40°C do +70°C.
- Wytrzymałość mechaniczna i odporność na wibracje oraz udary.
- Montaż: odpowiedni do montażu płaskiego; niezalecany montaż czołowy czterootworowy, montaż pośredni ani instalacja bezpośrednio w tablicach rozdzielczych.
Zastosowanie
- Załączanie i rozłączanie obwodów zasilania w maszynach przemysłowych i urządzeniach produkcyjnych.
- Punkty sterowania i panele operatorskie wymagające zamykanego czoła (blokada dostępu, kontrola stanu).
- Aplikacje zewnętrzne i środowiska zapylone/wilgotne dzięki IP65 części czołowej.
- Rozwiązania wymagające separacji wielu żył jednocześnie (7-biegunowe układy sterujące).
- Układy, w których połączenie śrubowe i przekrój przewodów 1–4 mm? są preferowanym sposobem przyłączenia.
