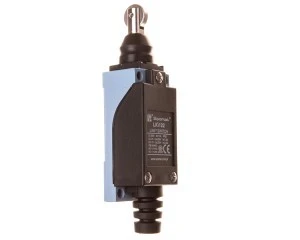

Łącznik krańcowy 1Z 1R metal/tworzywo popychacz z rolką obrotową LK122

Łącznik krańcowy 1Z 1R metal/tworzywo popychacz z rolką obrotową LK122

Łącznik krańcowy LK122 to dwuobwodowy mechaniczny przełącznik krańcowy z popychaczem wyposażonym w rolkę obrotową, przeznaczony do detekcji położeń końcowych w maszynach przemysłowych, przenośnikach i urządzeniach automatyki.

Cechy techniczne

• Konfiguracja styków: 1 styk zwierny (NO) + 1 styk rozwierny (NC) — typ 1Z/1R.
• Znamionowy prąd pracy: AC-15 (230 V) 1,5 A; DC-13 (230 V) 0,1 A.
• Konstrukcja: korpus z tworzywa sztucznego ze sztywnymi elementami ze stopu aluminium; obudowa w kształcie prostopadłościanu.
• Element wykonawczy: popychacz z rolką obrotową; mechanizm sprężynowy zapewniający płynne działanie.
• Stopień ochrony: IP65 — odporność na strumienie wody i zabrudzenia olejowe.
• Zakres temperatur pracy: od -25°C do +70°C.
• Trwałość mechaniczna: 15 000 000 cykli przełączeń.
• Wymiary: szerokość 26,9 mm, wysokość 29 mm.
• Sposób połączenia: z kablem przyłączeniowym — gotowe do montażu przewodowego.
• Odporność mechaniczna: zaprojektowany do pracy przy wibracjach i udarach.
• Informacje dodatkowe: zgodność danych technicznych z normami IEC i UL; brak wskaźnika stanu, brak funkcji bezpieczeństwa i brak wyjścia elektronicznego.

Zastosowanie produktu

• Detekcja położeń krańcowych w maszynach produkcyjnych i obróbczych.
• Sterowanie przenośnikami, systemami podawania i urządzeniami transportowymi.
• Monitorowanie położenia drzwi, osłon i rygli w aplikacjach nienadzorowanych jako element sygnalizacyjny (nie do zastosowań funkcji bezpieczeństwa).
• Instalacje w warunkach z obecnością wody i oleju oraz w środowiskach o podwyższonych wibracjach.
• Integracja z układami sterowania PLC i obwodami kontrolnymi wykorzystującymi klasyfikacje AC-15/DC-13.
