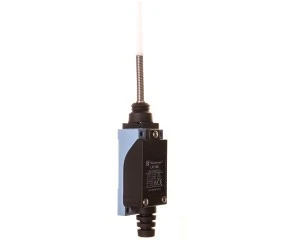

Łącznik krańcowy 1Z 1R metal/tworzywo dźwignia sprężynowa LK166
Łącznik krańcowy LK166 to dwuobwodowe urządzenie stykowe z jednoczesnym stykiem zwiernym (1Z) i rozwiernym (1R), przeznaczone do sygnalizacji i sterowania położeniem elementów ruchomych w aplikacjach przemysłowych. Konstrukcja łączy korpus z tworzywa sztucznego z elementami aluminiowymi i jest przystosowana do pracy w środowiskach mokrych oraz oleistych.
Cechy techniczne
- Konfiguracja styków: 1 styk zwierny (NO), 1 styk rozwierny (NC) – 1Z/1R.
- Znamionowy prąd pracy: AC-15, 230 V – 1,5 A; DC-13, 230 V – 0,1 A.
- Obudowa: tworzywo sztuczne z elementami metalowymi (aluminium), konstrukcja odporna na wodę i olej.
- Stopień ochrony: IP65.
- Zakres temperatury pracy: od -25°C do +70°C.
- Trwałość mechaniczna: do 15 000 000 cykli; trwałość elektryczna: do 1 000 000 cykli.
- Maksymalna prędkość wyzwalania: 1,3 m/s; maksymalna siła wyzwalania: 150 g.
- Element uruchamiający: popychacz z rolką, położenie pionowe, liczba popychaczy: 1.
- Połączenie elektryczne: kabel przyłączeniowy.
- Odporność mechaniczna: zabezpieczenie przeciw drganiom i udarom (parametry zgodne z danymi producenta).
- Brak wymuszonego rozłączania i interfejsu funkcji bezpieczeństwa – niezalecany do zastosowań bezpieczeństwa maszyn.
- Wymiary: długość 80 mm × szerokość 29 mm × wysokość 26,9 mm.
Zastosowanie produktu
- Detekcja pozycji i ograniczników ruchu w maszynach produkcyjnych i przenośnikach.
- Sterowanie cyklem pracy urządzeń pakujących, obróbczych i montażowych.
- Aplikacje w warunkach wilgotnych lub z obecnością olejów, gdzie wymagany jest stopień ochrony IP65.
- Układy sygnalizacyjne i pomocnicze w instalacjach automatyki; niezalecane do obwodów funkcji bezpieczeństwa wymagających styków wymuszonych.
