Łącznik krańcowy 1Z 1R metal/tworzywo dźwignia sprężynowa LK169

Łącznik krańcowy 1Z 1R metal/tworzywo dźwignia sprężynowa LK169

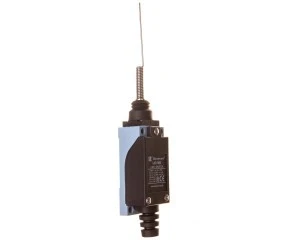

Łącznik krańcowy LK169 to mechaniczny przełącznik pozycyjny z dźwignią sprężynową, przeznaczony do detekcji skrajnych pozycji ruchomych elementów maszyn i systemów automatyki. Konstrukcja łącząca tworzywo sztuczne ze stopem aluminium zapewnia kompaktowe wymiary i odporność na środowisko przemysłowe.

Cechy techniczne

• Konstrukcja: obudowa z tworzywa sztucznego i elementy z stopu aluminium; kształt prostopadłościanu.
• Układ styków: 1 styk zwierny (1Z) + 1 styk rozwierny (1R), brak styków przełącznych.
• Element przełączający: pręt sprężysty (dźwignia sprężynowa) przystosowany do mechanicznego działania przy przemieszczaniu elementów roboczych.
• Znamionowe prądy pracy: AC-15 (230 V) 1,5 A; DC-13 (230 V) 0,1 A.
• Stopień ochrony: IP65 — odporność na strumienie wody i zapylenie, odpowiednie do aplikacji zewnętrznych i zakurzonych środowisk.
• Zakres temperatur pracy: od -25°C do +70°C.
• Żywotność mechaniczna: do 15 000 000 cykli pracy.
• Przyłącze: kabel przyłączeniowy (wersja z kablem), ułatwiające montaż i integrację.
• Wymiary: szerokość 29 mm, wysokość 26,9 mm, długość 80 mm — kompaktowa obudowa.
• Funkcje dodatkowe: brak wskaźnika stanu, brak wymuszonego rozłączania; nieprzeznaczony do funkcji bezpieczeństwa.

Zastosowanie produktu

• Detekcja krańcowych pozycji suwaków, tłoków, wałów i mechanizmów przesuwających się w maszynach przemysłowych.
• Sterowanie sekwencjami w automatyce linii produkcyjnych, systemach przenośnikowych i urządzeniach pakujących.
• Zastosowania zewnętrzne i w środowiskach zapylonych dzięki klasie ochrony IP65.
• Integracja w układach sterowania tam, gdzie wymagane są małe gabaryty i wysoka trwałość mechaniczna.
• Uwaga: nie stosować jako element realizujący funkcje bezpieczeństwa maszyn (np. zatrzymanie awaryjne).
