Łącznik krańcowy 1Z 1R metal/tworzywo dźwignia sprężynowa LK168

Łącznik krańcowy 1Z 1R metal/tworzywo dźwignia sprężynowa LK168

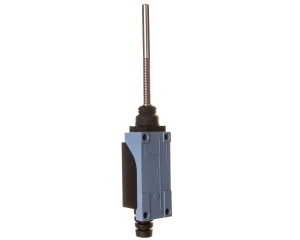

Łącznik krańcowy LK168 to dwuobwodowy wyłącznik krańcowy z dźwignią sprężynową, przeznaczony do detekcji pozycji końcowych w maszynach i układach automatyki. Konstrukcja z tworzywa sztucznego i aluminium oraz ochrona IP65 umożliwiają zastosowanie w środowiskach wilgotnych i oleistych.

Cechy techniczne

• Układ styków: 1 styk rozwierny (NC) + 1 styk zwierny (NO) — konfiguracja 1Z/1R
• Znamionowy prąd pracy: AC-15, 230 V = 1,5 A; DC-13, 230 V = 0,1 A
• Materiał obudowy: tworzywo sztuczne z elementami aluminiowymi; konstrukcja odporna na wodę i olej
• Stopień ochrony: IP65
• Temperatura pracy: od -25 °C do +70 °C
• Wymiary (S × W × D): 29 × 26,9 × 78 mm
• Połączenie elektryczne: kabel przyłączeniowy
• Element przełączający: pręt sprężysty (dźwignia sprężynowa); maksymalna siła wyzwalania: 150 g
• Trwałość: mechaniczna do 15 mln cykli, elektryczna do 1 mln cykli
• Rezystancja izolacji: >100 M?
• Zgodność z normą: IEC 60947-5-1
• Informacja bezpieczeństwa: nie przeznaczony do zastosowań związanych z funkcjami bezpieczeństwa/bezpieczeństwem maszyn
• Brak wskaźnika stanu, wyjścia elektronicznego oraz wymuszonego rozłączania

Zastosowanie produktu

• Czujnik pozycji krańcowej w napędach, bramach i mechanizmach przesuwu
• Detekcja pozycji w liniach produkcyjnych, pakowaniu i przenośnikach
• Stosowanie w warunkach przemysłowych wymagających odporności na wilgoć i oleje (IP65)
• Kontrole pozycji w obrabiarkach i automatyce przemysłowej, poza aplikacjami wymagającymi certyfikowanej funkcji bezpieczeństwa
