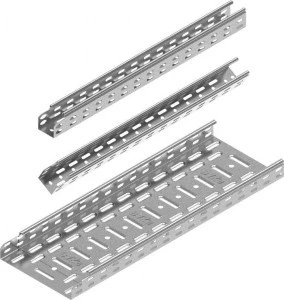

Korytko kablowe perforowane KGL200H42/2 to element systemu prowadzenia tras kablowych o szerokości 200 mm i wysokości 42 mm, przeznaczony do instalacji zasilających i sygnałowych w obiektach przemysłowych i komercyjnych; długość elementu wynosi 2000 mm, model dostarczany jest bez łącznika.
Funkcje techniczne
Wymiary: szerokość 200 mm, wysokość 42 mm, długość 2000 mm.
Materiał: blacha stalowa; standardowe wykonanie cynkowane (metoda Sendzimira), możliwość wykonania na zamówienie w innych powłokach.
Grubość materiału: 0,7 mm.
Perforacja boczna: tak — perforacja w burcie dla poprawy wymiany ciepła i redukcji masy.
Perforacja montażowa w części dolnej: tak — otwory montażowe ułatwiają szybki montaż oraz prowadzenie opasek i uchwytów.
Przekrój użyteczny: 8200 mm2.
Konstrukcja: przetłoczenia poprzeczne zwiększające sztywność; model dostarczany bez łącznika.
Kompatybilność: element zgodny z systemem korytek H30–H100, umożliwia łączenie z akcesoriami systemowymi (pokrywy, łączniki, uchwyty).
Zastosowanie produktu
Prowadzenie kabli zasilających i sygnałowych w instalacjach przemysłowych, handlowych i budowlanych.
Trasy kablowe wymagające perforacji dla poprawy odprowadzania ciepła (np. kable energetyczne, trasy o dużej gęstości upakowania).
Montaż na ścianach, sufitach i konstrukcjach nośnych – wykorzystanie otworów montażowych w dnie korytka oraz standardowych uchwytów systemowych.
Integracja z osprzętem systemowym: pokrywy, zaślepki, uchwyty i zapinki dostępne osobno w ramach tego samego systemu korytek.
FAQ - Najczęściej zadawane pytania i odpowiedzi
Czy korytko kablowe KGL200H42/2 jest dostarczane z łącznikiem? Model KGL200H42/2 jest oferowany bez łącznika; łączenie odcinków wykonuje się przy użyciu standardowych łączników i akcesoriów dostępnych w systemie korytek (łączniki, śruby/kołki montażowe - dobór elementów montażowych zależy od warunków instalacji).
Dane techniczne
CN
7308 90 59
Szerokość [mm]
200
Wysokość [mm]
42
Perforacja boczna
Tak
Materiał
Stal
Przekrój użyteczny [mm2]
8200
Stal nierdzewna, wytrawiona
Nie
System utrzymania sprawności działania E30, E90 w czasie pożaru
