Zastosowanie:

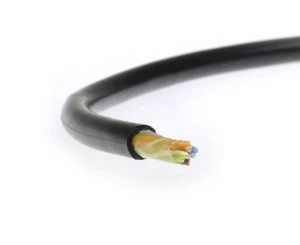

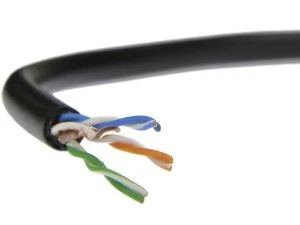

BiTLAN U/UTPf cat. 5e outdoor przeznaczone są do pracy w sieciach komputerowych,w których wykorzystywane jest pasmo częstotliwości do 200 MHz. Nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1 Gb/s. Kable wypełnione są żelem hydrofobowym zabezpieczającym przed wzdłużnym wnikaniem wody.
Posiadają zewnętrzną powłokę odporną na działanie promieni UV, dlatego nadają się do układania na zewnątrz budynków, w kanałach kablowych lub bezpośrednio w ziemi.
|
CHARAKTERYSTYKA TECHNICZNA
|
|
Rodzaj kabla:
|
U/UTP
|
|
Kategoria:
|
5e
|
|
Częstotliwość:
|
200 MHz
|
|
Przepustowość:
|
1 Gb/s
|
|
Przekrój:
|
4 x 2 x 0,5 (24AWG)
|
|
Żyły:
|
jednodrutowe, okrągłe, z miękkiej miedzi elektrolitycznej
|
|
Izolacja:
|
specjalna mieszanka poliolefinowa
|
|
Kolory izolacji żył:
|
zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
|
|
Ośrodek:
|
cztery pary żył skręcone w ośrodek, uszczelniony żelem hydrofobowym
|
|
Ekranowanie:
|
brak
|
|
Typ ekranu:
|
-
|
|
Powłoka:
|
polietylen powłokowy PE
|
|
Kolor powłoki:
|
czarny
|
|
Klasyfikacja ogniowa:
|
Fca
|
|
WŁAŚCIWOŚCI MECHANICZNE
|
|
Promień zgięcia:
|
6 x Ø zewnętrzna przewodu
|
|
Średnica zewnętrzna:
|
6,2 mm
|
|
Waga kabla / km:
|
40 kg
|
|
Indeks miedziowy:
|
15 kg
|
|
Zakres temp. podczas pracy:
|
-30°C do + 80°C
|
|
Zakres temp. podczas układania:
|
-10°C do + 50°C
|
|
WŁAŚCIWOŚCI ELEKTRYCZNE
|
|
Rezystancja pętli żyły/pary w temp. 20°C (max):
|
190 Ω/km
|
|
Rezystancja izolacji (min):
|
5 GΩ•km
|
|
Asymetria rezystancji żył w parze:
|
≤ 2%
|
|
Pojemność skuteczna dowolnej pary przy 1 kHz:
|
50 ± 5 nF/km
|
|
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max):
|
1600 pF/km
|
|
Napięcie pracy:
|
150 V
|
|
Próba napięciowa (żyła/żyła oraz żyła/ekran):
|
napięcie zmienne 50 Hz: 700 V AC
napięcie stałe: 1000 V DC
|
|
Impedancja falowa:
|
100 ± 5 Ω
|
|
Prędkość propagacji NVP:
|
67%
|
|
Tłumienność odbiciowa par w zakresie częstotliwości dB (min):
|
f = 4-10 MHz: 20 + 5•lg(f)
f = 10-20 MHz: 25
f = 20-200 MHz: 25 - 7•lg(f/20)
|
|
Tłumienność ekranowania w zakresie częstotliwości 30-200 MHz (min):
|
-
|
|
Impedancja sprzężeniowa ekranu w zakresie częstotliwości 10 MHz (max):
|
-
|
