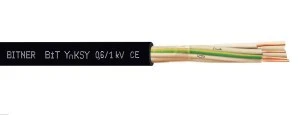

Kabel sygnalizacyjny BiT YnKSY 7G1,5 0,6/1kV EM8663 /bębnowy/
BiT YnKSY 7G1,5 to sygnalizacyjny kabel 7-żyłowy o żyłach miedzianych 1,5 mm2, przeznaczony do pracy w układach kontrolnych i zabezpieczających w instalacjach energetycznych przy znamionowym napięciu 0,6/1 kV. Konstrukcja z izolacją i powłoką PVC umożliwia układanie na stałe zarówno w terenie, jak i wewnątrz instalacji narażonych na ograniczone oddziaływania mechaniczne.
- Znamionowe napięcie U0/U: 600/1000 V (0,6/1 kV).
- Liczba żył: 7; przekrój żyły: 1,5 mm2; klasa żyły: 1 (żyła jednodrutowa, miedziana).
- Izolacja żył: PVC; powłoka zewnętrzna: PVC; kolor powłoki: czarny; identyfikacja żył: cyfry.
- Żyła ochronna: obecna; brak ekranu na wiązkach i ekranu wspólnego.
- Właściwości ogniowe: nierozprzestrzeniający płomienia zgodnie z EN 60332-3-24.
- Temperatury pracy: max 70°C przy pracy normalnej, do 160°C w warunkach zwarcia; dopuszczalna temperatura układania na stałe: od -40°C do 80°C; minimalna temperatura układania: -5°C.
- Minimalny promień gięcia: 10 × ? przewodu.
- Parametry mechaniczne i wymiarowe: przybliżona średnica zewnętrzna ? 11,9 mm; masa ? 223 kg/km.
- Ograniczenia materiałowe: brak odporności na oleje (EN 60811-2-1); nie jest bezhalogenowy (EN 50267-2-2) i nie deklaruje niskiej emisji dymu (EN 61034-2) ani specjalnej odporności na bardzo niskie temperatury (EN 60811-1-4).
- Przeznaczenie eksploatacyjne: stałe układanie; niezalecany do miejsc o wysokim ryzyku uszkodzeń mechanicznych; dostępny w wersji bębnowej.
- Przewody sygnalizacyjne w urządzeniach kontrolnych i zabezpieczających instalacji energetycznych.
- Stałe trasy kablowe wewnątrz rozdzielni, szaf sterowniczych oraz instalacje sygnalizacyjne i pomiarowe.
- Układanie w ziemi w miejscach o niskim ryzyku uszkodzeń mechanicznych (trasy bez intensywnego ruchu mechanicznego).
- Zastosowania tam, gdzie wymagane jest nierozprzestrzenianie płomienia zgodnie z EN 60332-3-24 i standardowe parametry temperaturowe eksploatacji.
