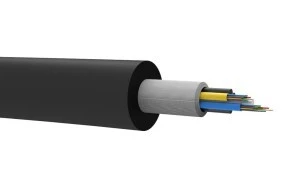

Kabel światłowodowy 24J (24 włókna jednomodowe) to dielektryczny przewód o wielotubowej konstrukcji (12 włókien w tubie), przeznaczony do układania w kanalizacji teletechnicznej.
Odpowiednik kabli oznaczonych jako Z-XOTKtsdDb lub A-DQ(ZN)B2Y.
Wzmocniony został oplotem z włókien szklanych oraz centralnym prętem FRP (Fiber Reinforced Polymer – polimer zbrojony włóknami). Dodatkowo dla ułatwienia ściągnięcia zewnętrznej powłoki
przewodu zastosowane zostały dwa ripcordy. W tubie z włóknami światłowodowymi znajduje się żel hydrofobowy, który chroni je przed wilgocią oraz wibracjami.
Zastosowano jednomodowe włókna w standardzie G.652D o obniżonym wpływie działania jonów –OH (Zero Water Peak).
Powłoka zewnętrzna wykonana została z polietylenu (HDPE, kolor czarny) o dużej gęstości, wykazującego się wysoką odpornością na czynniki chemiczne i substancje występujące w kanalizacji teletechnicznej.
Dane:
- Rodzaj światłowodu: jednomodowy
- Typ włókien: G.652D
- Ilość włókien: 24
- Ilość tub: 2
- Ilość włókien w tubie: 12
- Ilość wypełniaczy: 4
- Średnica tub/wypełniaczy: 1.9 mm
- Średnica pręta FRP: 2 mm
- Średnica zewnętrzna: 9.5 mm
- Minimalny promień gięcia: 80 mm
- Grubość powłoki: 1.2 mm
- Powłoka zewnętrzna: HDPE - kolor czarny
- Waga: 74 kg/km
- Zakres temperaturowy użytkowania: od - 30[°C] do 70[°C]
- Maksymalna siła naciągu: 2.7 kN
- Wytrzymałość na nacisk: 2.7 kN/10 cm
Zastosowanie:
- Kanalizacja teletechniczna pierwotna i wtórna
- Sieci dystrybucyjne
- Sieci kampusowe
