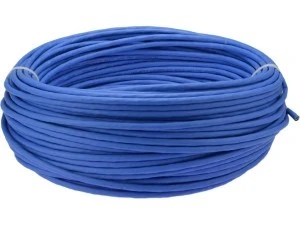

Kabel FTP kat.7 S/FTP 4x2x0,56 Dca niebieski LSOH Telegärtner 1000m

CHARAKTERYSTYKA TECHNICZNA

Rodzaj kabla:

S/FTP

Kategoria:

7

Częstotliwość:

600 MHz

Przepustowość:

10 Gb/s

Przekrój:

4 x 2 x 0,57 (23AWG)

Żyły:

miedziane, jednodrutowe o średnicy 0,57 mm (23AWG)

Izolacja:

spieniony polietylen z naskórkiem (Ø 1,45 mm)

Kolory izolacji żył:

zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą

Ośrodek:

cztery pary żył skręcone w ośrodek + nylonowy ripcord

Ekranowanie:

tak, wielowarstwowe w postaci ekranu ogólnego umieszczonego na ośrodku kabla oraz indywidualnego ekranu na każdej parze

Typ ekranu:

pary indywidualnie ekranowane laminowaną aluminium folią z tworzywa sztucznego ułożoną warstwą przewodzącą na zewnątrz, , dodatkowo ośrodek kabla ekranowanany jest oplotem z ocynowanych drutów Cu (≥ 40% pokrycia)

Powłoka:

tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSZH)

Kolor powłoki:

niebieski (RAL 5015)

Klasyfikacja ogniowa:

Dca-s2,d1,a1

Zastosowanie:

IEC 11801-1: Class FA
EN 50173-1: Class FA
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
IEEE 802.3: Power over Ethernet PoE, PoE+

WŁAŚCIWOŚCI MECHANICZNE

Promień zgięcia:

podczas instalacji: ≥ 58 mm
podczas eksploatacji: ≥ 29 mm

Max. siła ciągnienia:

max. 85 N

Średnica zewnętrzna:

7,0 mm

Waga kabla / km:

52 kg

Zakres temp. podczas pracy:

-30°C do +60°C

Zakres temp. podczas układania:

0°C do +50°C

Energia spalania:

max. 515 MJ/km

WŁAŚCIWOŚCI ELEKTRYCZNE

Impedancja falowa w zakresie częstotliwości:

1 - 100 MHz: 100 ± 15 Ω

Prędkość propagacji NVP:

ok. 78%

Opóźnienie propagacji:

≤ 427 ns/100m

Kąt opóźnienia:

≤ 25 ns/100m

Rezystancja pętli żył w torze w temp. 20°C (max):

≤ 19 Ω/100m

Asymetria rezystancji żył:

w parze: ≤ 2%
pomiędzy parami: ≤ 4%

Rezystancja izolacji (500V):

≥ 500 MΩ•100m

Pojemność skuteczna dowolnej pary przy 800 Hz:

< 5,6 nF/100m

Asymetria pojemności torów transmisyjnych względem ziemi:

≤ 160 pF/100 m

Próba napięciowa (DC, 2 sec);
rdzeń/rdzeń i rdzeń/ekran:

2500 V

Impedancja sprzężeniowa ekranu (mΩ/m):

Stopień 1

Tłumienność sprzężeniowa (dB):

Typ 1

Spełnione normy:

EN 50288-9-1
EN 50174-2
IEC 14763-2
IEC 61156-5
EN 50575+A1
IEC 60332-1
IEC 60754-2
IEC 61034
