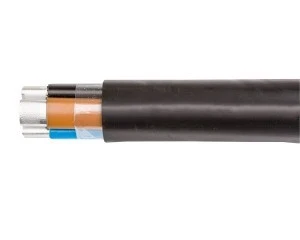

Kabel energetyczny YAKXS 5x25 żo 0,6/1kV /bębnowy/
Kabel energetyczny YAKXS 5x25 żo 0,6/1kV to pięciożyłowy kabel z żyłami aluminiowymi i izolacją z polietylenu usieciowanego (XLPE), przeznaczony do przesyłu energii w systemach nn przy napięciu znamionowym 0,6/1 kV. Dostarczany na bębnie, przeznaczony do układania w ziemi, w pomieszczeniach oraz na powietrzu.
Cechy techniczne
- Znamionowy przekrój żył: 25 mm2; liczba żył: 5.
- Materiał żyły: aluminium; kształt: okrągły.
- Izolacja żyły: XLPE (polietylen usieciowany); kolor izolacji: czarny; identyfikacja żył: kolor.
- Napięcie znamionowe: U0 = 0,6 kV, U = 1 kV.
- Powłoka zewnętrzna: PVC; brak pancerza, brak powłoki ołowianej, brak ekranu.
- Żyła ochronna: tak; żyła uziemiająca: nie.
- Dopuszczalna temperatura pracy kabla ułożonego na stałe: od -30°C do 90°C; maksymalna temperatura żyły: 90°C.
- Minimalny promień zginania: 15 × średnica zewnętrzna (≈ 364,5 mm przy Ø ≈ 24,3 mm).
- Nierozprzestrzeniający płomienia: zgodnie z EN 60332-1-2; kabel nie jest bezhalogenowy i nie ma niskiej emisji dymu zgodnie z EN 61034-2.
- Przybliżona średnica zewnętrzna: 24,3 mm; przybliżona waga: 893 kg/km.
- Obciążalność prądowa: zależna od warunków ułożenia, temperatury otoczenia i sposobu prowadzenia — stosować wartości i współczynniki korygujące z tabel producenta.
Zastosowanie produktu
- Przesył energii w sieciach niskiego napięcia do 1 kV: linie kablowe zasilające rozdzielnie i odbiorniki.
- Układanie bezpośrednio w ziemi, prowadzenie w pomieszczeniach technicznych oraz na trasach napowietrznych tam, gdzie dopuszcza się konstrukcję z żyłami aluminiowymi i powłoką PVC.
- Zastosowanie tam, gdzie wymagany jest kabel na bębnie do rozwijania podczas montażu instalacji.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy kabel posiada żyłę ochronną i czy ma odrębną żyłę uziemiającą?
Kabel posiada żyłę ochronną (atrybut: Żyła ochronna: Tak). Jednocześnie w danych występuje informacja ‚Żyła uziemiająca: Nie’, co oznacza, że produkt nie jest opisany jako posiadający odrębną, dodatkową żyłę uziemiającą.
- Jaki jest minimalny promień zginania kabla podczas montażu?
Minimalny promień zginania wynosi 15× średnicę zewnętrzną; przy średnicy ≈24,3 mm daje to około 364,5 mm (0,365 m).
