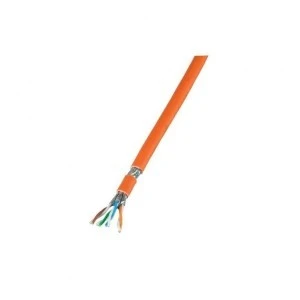

Infralan skrętka Cat7 S/Ftp 1000 Mhz Cpr Eca 100M 99980.100‑CPR

Kabel instalacyjny EFB-Elektronik INFRALAN® 99980.100-CPR skonstruowany jest do transmisji do 1000 MHz i przekracza wymagania kategorii 7 odnośnie transmisji elektrycznej. Kabel umożliwia szybkość transmisji do 10 Gb zgodnie z IEEE 802.3.

Opis produktu:

• Kabel instalacyjny - skrętka kategorii 7 S/FTP 1000 MHz
• Długość: 100m
• Ilość przewodów: 8 (4 pary)
• Typ: simplex
• Średnica zewnętrzna: 7,3 mm
• Waga miedzi w kablu: 26 kg/km
• Waga kabla: 54 kg/km
• Maks. siła pociągowa: 110N
• Obciążenie pożarowe: 590 MJ/km
• Kolor osłony zewnętrznej: pomarańczowy RAL 2003

Parametry techniczne:

• Kategoria kabla: 7
• Rodzaj ekranowania: S/FTP
• Obsługa zasilania PoE: tak, PoE+
• Promień gięcia w czasie instalacji (dynamiczny): 8 x średnica zewnętrzna kabla (OD)
• Promień gięcia po instalacji (statyczny): 4 x średnica zewnętrzna kabla (OD)
• Kategoria pojedynczych przewodów: kl.1 pojedynczy drut
• Materiał pojedynczych przewodów: 100% miedź
• Rozmiar AWG pojedynczych przewodów: 23
• Średnica pojedynczych przewodów: 0,56 mm
• Nominalne pole w przekroju pojedynczego przewodu: 0,26 mm²
• Konstrukcja ekranowania pojedynczych przwodów: pleciona
• Budowa rdzenia kabla: splot 4 par pojedynczych przewodów
• Ekranowanie wewnętrzne rdzenia kabla: folia
• Izolacja rdzenia kabla: pianka izolacyjna PE
• Identyfikowanie przewodów w rdzeniu kabla: po kolorze
• Powłoka zewnętrzna kabla: FRNC
• Temperatura pracy: 0 – 50 °C
• Temperatura podczas instalacji: -20 – 60 °C
• Wartość właściwości okablowania miedzianego NVP (Nominal Velocity of Propagation): 79%
• Opór pętli: 154 Ohm/km
• Asymetria rezystancji żył: ≤ 2 %
• Rezystancja izolacji przy 500V: ≥ 2000 MOhm/km
• Napięcie testowe prądu stałego DC, 1 min.: 1000 V
• Pojemność wzajemna: nom. 43 nF/km
• Impedancja: 100 ± 5 Ohm
• Opóźnienie czasu propagacji: ≤ 12 ns/100m
• Impedancja przejściowa przy 1MHz: 12 mOhm/m
• Impedancja przejściowa przy 10MHz: 10 mOhm/m
• Impedancja przejściowa przy 30MHz: 30 mOhm/m
• Typ tłumienności sprzężenia: typ 2
• Tłumienność sprzężenia: 80 dB

Normy i standardy:

• Klasyfikacja CPR względem normy EN 50575: Eca
• Niepalność: tak, zgodnie z EN 60332-1
• Bezhalogenowość: tak, zgodnie z EN 60754-1/2
• Bezdymność: tak, zgodnie z EN 61034
• Standardy okablowania: ISO/IEC 11801; EN 50173-1; EN 50288
• Norma zharmonizowana: EN 50575
• Standardy transmisji: IEEE 802.3 10Mb do 10Gb
• Normy kabla: IEC 61156-5; EN 50288-4-1
• Klasyfikacja według normy EN 50174-2: D
