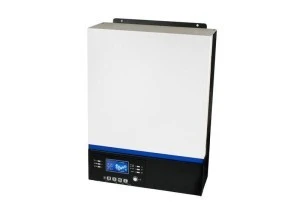

Hybrydowy inwerter solarny Off-Grid AZO Digital ESB 24 V
AZO Digital ESB służy do budowy niezależnych systemów zasilania Off-Grid 230 V wykorzystujących energię z paneli fotowoltaicznych, sieci energetycznej i akumulatora 24 V. Modułowa konstrukcja oraz elastyczna konfiguracja pozwalają używać go jako UPS-a, elementu układu buforowego, a także w systemie bez zewnętrznego akumulatora.
Moc maksymalna wynosi 3000 VA. Przy zasilaniu z sieci urządzenie zapewnia 3000 VA mocy ciągłej, natomiast przy pracy z paneli PV lub akumulatora — 1500 W. Na wyjściu dostępne jest stabilne napięcie o przebiegu czystej sinusoidy.
Najważniejsze cechy inwertera ESB
- Wyjście 230 V AC z czystą sinusoidą — napięcie wyjściowe 230 V AC, z wartościami 220 V i 240 V, jest przeznaczone do zasilania odbiorników energii elektrycznej.
- Regulator MPPT — obsługuje instalację PV o mocy do 2000 W, w zakresie pracy 120–380 V DC i przy maksymalnym napięciu obwodu paneli 400 V DC.
- Ładowanie do 60 A — maksymalny prąd z paneli PV wynosi 60 A, z sieci 40 A, a maksymalny prąd ładowania urządzenia to 60 A.
- Wejście sieciowe 230 V AC — zakres napięcia wejściowego wynosi 90–280 V AC, a częstotliwość 50 lub 60 Hz jest wykrywana automatycznie.
- Czas przełączenia 15 ms — parametr istotny podczas pracy urządzenia w trybie zasilania awaryjnego.
- Sprawność 93% — określa efektywność przetwarzania energii przez inwerter.
- Wspomaganie przeciążeń rozruchowych — ułatwia zasilanie odbiorników o dużym prądzie startowym, takich jak sprężarki w lodówkach i agregatach.
Tryby pracy i zastosowanie
W trybie UPS inwerter może ładować akumulator z paneli PV, sieci energetycznej albo obu tych źródeł. Może również działać w układzie buforowym zasilanym wyłącznie z paneli PV lub wspomaganym energią z sieci.
Czysta sinusoida i stabilne napięcie wyjściowe umożliwiają zasilanie wszelkich odbiorników energii elektrycznej. Układ wspomagania przeciążeń rozruchowych rozszerza zastosowanie o urządzenia wyposażone w sprężarki.
Możliwa jest także budowa hybrydowego systemu bez zewnętrznego akumulatora. Pozwala to zrezygnować z elementu mającego istotny udział w koszcie systemu oraz wpływającego na jego niezawodność i opłacalność inwestycji.
Co sprawdzić przed zakupem?
- Sposób zasilania odbiorników: limit mocy zależy od źródła — 3000 VA przy pracy z sieci oraz 1500 W przy zasilaniu z PV lub akumulatora. Wartości VA i W nie są równoważne.
- Instalację akumulatorową: model jest przeznaczony do systemu 24 V DC, a napięcie ładowania akumulatora wynosi 27 V DC.
- Parametry paneli: łączna moc, napięcie robocze i napięcie obwodu otwartego instalacji PV muszą mieścić się w limitach wejścia MPPT.
- Miejsce montażu: wymiary urządzenia to 100 × 280 × 390 mm w układzie głębokość × szerokość × wysokość, a masa wynosi 8,5 kg.
- Warunki pracy: dopuszczalna temperatura wynosi od -10 do 50°C, wilgotność względna 5–95% bez kondensacji, a stopień ochrony to IP21.
Identyfikator EAN tego modelu: 5903332566433. Inne konfiguracje można porównać w kategorii inwertery fotowoltaiczne.
Sterowanie, chłodzenie i ochrona akumulatora
- Zewnętrzny panel sterowania można zamontować w dogodnym miejscu, w odległości do 20 m od inwertera.
- Sterowanie Bluetooth umożliwia obsługę urządzenia ze smartfona za pomocą aplikacji mobilnej, która może zastąpić panel sterowania.
- Gniazdo USB znajduje się na panelu urządzenia.
- Aktywne chłodzenie wentylatorowe odpowiada za odprowadzanie ciepła podczas pracy.
- Zabezpieczenie przed przeładowaniem akumulatora działa przy napięciu 33 V DC.
Najczęstsze pytania
Czy inwerter może działać bez zewnętrznego akumulatora?
Tak. Konstrukcja ESB pozwala zbudować hybrydowy system zasilania bez zewnętrznego akumulatora, a także układ współpracujący z akumulatorem 24 V.
Jaką moc uwzględnić przy doborze odbiorników?
Należy kierować się źródłem zasilania: przy pracy z sieci moc ciągła wynosi 3000 VA, a przy zasilaniu z paneli PV lub akumulatora 1500 W. Nie należy traktować wartości w VA i W jako zamiennych.
Czy urządzeniem można sterować z innego miejsca?
Tak. Panel sterowania można umieścić do 20 m od inwertera. Dostępne jest również sterowanie Bluetooth ze smartfona przez aplikację mobilną.
