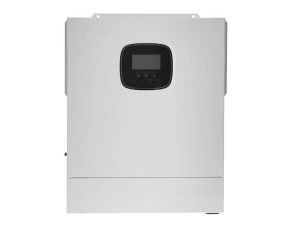

AZO Digital ESB 11kW-48 – hybrydowy inwerter off-grid 48 V
ESB 11kW-48 służy do budowy niezależnych systemów zasilania 230 V wykorzystujących panele fotowoltaiczne, sieć energetyczną oraz bank akumulatorów 48 V. W trybie inwertera oferuje 5500 VA / 5500 W mocy znamionowej, czystą sinusoidę oraz wyjście 230 V. Maksymalna moc ciągła w trybie sieciowym wynosi 11000 VA.
Urządzenie może pracować jako UPS z typowym czasem przełączania 10 ms, w układzie buforowym oraz bez zewnętrznego akumulatora, gdy energia solarna wspomaga zasilanie odbiorników z sieci.
Najważniejsze cechy
- Czysta sinusoida – stabilne napięcie wyjściowe 230 V jest odpowiednie do zasilania odbiorników wymagających sinusoidalnego przebiegu.
- Wspomaganie przeciążeń rozruchowych – ułatwia zasilanie urządzeń o wysokim prądzie startowym, takich jak sprężarki w lodówkach i agregatach.
- Regulator MPPT – pracuje w zakresie 120–450 V, przy zakresie pracy PV 120–500 V i napięciu startowym 120 V.
- Dwa źródła ładowania – maksymalny prąd ładowania AC wynosi 60 A, a zakres prądu ładowania PV 0–100 A.
- Panel sterowania z przodu – umożliwia odczyt bieżących parametrów i konfigurację trybów pracy.
- Łączność i sterowanie – moduł WiFi pozwala na zdalny odczyt oraz konfigurację przez smartfon i aplikację mobilną; dostępne są też USB, RS485 i styk bezpotencjałowy.
- Automatyczne chłodzenie wentylatorowe – poziom hałasu urządzenia wynosi nie więcej niż 60 dB.
Tryby pracy i zastosowanie
Modułowa konstrukcja i elastyczna konfiguracja pozwalają wykorzystać inwerter w niezależnym systemie off-grid 230 V, w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci albo w układzie buforowym zasilanym wyłącznie z PV lub wspomaganym energią sieciową.
Możliwa jest również praca bez zewnętrznego akumulatora. W takim układzie energia z instalacji solarnej wspiera zasilanie urządzeń korzystających z sieci energetycznej.
Najważniejsze parametry w praktyce
- Wejście AC: znamionowo 220/230 V; zakres 170–280 V ±2% lub 90–280 V ±2%. Częstotliwość 50/60 Hz jest wykrywana automatycznie, a zakres wejściowy wynosi 47 ±0,3–55 ±0,3 Hz albo 57 ±0,3–65 ±0,3 Hz.
- Wyjście inwertera: 230 V ±5%, 5500 VA / 5500 W; częstotliwość 50 Hz ±0,3 Hz lub 60 Hz ±0,3 Hz. Maksymalna sprawność wynosi 90%, a sprawność w trybie sieciowym przekracza 95%.
- Bank akumulatorów: napięcie znamionowe 48 V, zakres 40–60 V DC ±0,6 V. Obsługiwane są akumulatory kwasowo-ołowiowe i litowe.
- Ładowanie AC: zakres napięcia 40–60 V, prąd do 60 A z precyzją ±5 A. Ładowanie PV działa w zakresie napięcia akumulatora 40–60 V.
- Warunki pracy: od -10°C do 55°C i wilgotność 5–95%; przechowywanie od -25°C do 60°C. Tryb oszczędzania energii dotyczy obciążenia nieprzekraczającego 50 W.
- Wymiary i masa urządzenia: 430 × 330 × 125 mm oraz 10,7 kg.
Dobór instalacji i kompatybilność
Przed zakupem należy sprawdzić parametry paneli PV. Maksymalne napięcie obwodu otwartego wynosi 500 V, zakres pracy 120–500 V, zakres MPPT 120–450 V, a zalecana moc obwodu PV jest mniejsza niż 6000 W.
Inwerter jest przeznaczony do banku akumulatorów 48 V. Nie należy zastępować nim modeli 12 V lub 24 V bez weryfikacji konfiguracji całego banku, typu akumulatorów i wymagań instalacji. Przy doborze odbiorników trzeba uwzględnić moc znamionową 5500 W / 5500 VA oraz prądy rozruchowe podłączanych urządzeń.
Zabezpieczenia i zawartość zestawu
Zabezpieczenia
- W trybie sieciowym: rozłącznik chroniący przed przeciążeniem i zwarciem oraz zabezpieczenie przed prądem wstecznym AC.
- W trybie inwertera: ochrona przed przeciążeniem i rozłącznik zabezpieczający wyjście przed zwarciem.
- Podczas ładowania AC: rozłącznik i bezpiecznik chroniące przed zwarciem oraz alarm przeładowania z zatrzymaniem ładowania po 1 minucie.
- Podczas ładowania PV: bezpiecznik chroniący przed zwarciem oraz zabezpieczenie przed odwrotnym odłączeniem.
W zestawie
- inwerter solarny Off-Grid ESB 11kW-48,
- moduł komunikacji WiFi,
- konektory oczkowe obwodu akumulatora,
- instrukcja obsługi w języku polskim.
Najczęstsze pytania
Czy inwerter może działać bez akumulatora?
Tak. W tym trybie energia solarna wspomaga zasilanie urządzeń korzystających z sieci energetycznej.
Czy urządzenie może pracować jako UPS?
Tak. Obsługuje tryb UPS z ładowaniem akumulatora z PV i/lub sieci, a typowy czas przełączania wynosi 10 ms.
Jak można odczytywać i zmieniać ustawienia?
Parametry i tryby pracy można obsługiwać na przednim panelu. Moduł WiFi w zestawie umożliwia także zdalny odczyt i konfigurację przez smartfon oraz aplikację mobilną.
