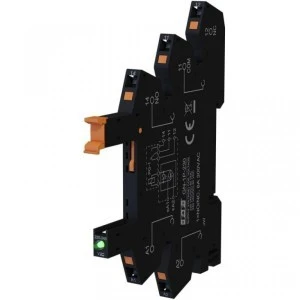

Gniazdo przekaźnikowe GN-1P-230
Kompaktowe gniazdo przekaźnikowe na szynę DIN TH-35 zasilane napięciem 230V AC, przeznaczone do przekaźników serii PG-1P o napięciu cewki 60 V DC, jeden styk przełączny (NO/NC) o obciążalności do 8 A, wytrzymałość elektryczną 2500 V. Wąska konstrukcja (6,2 mm) zapewnia oszczędność miejsca w szafach sterowniczych.
Gniazda przekaźnikowe GN to niezawodne rozwiązania do montażu przekaźników interfejsowych na szynie DIN TH-35. Zakres obciążalności prądowej wynosi od 7 do 10A w zależności od modelu. Wszystkie gniazda posiadają wysoką wytrzymałość dielektryczna: 2500 V AC i napięcie znamionowe 300V.
Zgodność z normami:
PN-EN 60999-1:2002
PN-EN 61810-1:2015-09
PN-EN 61984:2009
Akcesoria dostępne do gniazd:
-
Gasiki
-
Klamry montażowe
-
Listwy grzebieniowe
| Parametr |
GN-1P-24 |
GN-1P-230 |
GN-2P-M |
GN-4P |
| Obciążalność prądowa [A] |
8 |
8 |
12 |
7 |
| Napięcie znamionowe [V] |
300 |
300 |
300 |
300 |
| Wytrzymałość elektryczna [V] |
2500 |
2500 |
2500 |
2500 |
| Temperatura [°C] |
-40÷65°C |
-40÷65°C |
-40÷75°C |
-40÷75°C |
| Materiał zacisku |
b.d. |
b.d. |
QSn6,5-0.1 |
QSn6,5-0.1 |
| Materiał obudowy |
PA46-V0 |
PA46-V0 |
PA46-S250FG(V0) |
PA66+GF(V1/V0) |
| Montaż [szyna DIN] |
TH-35 |
TH-35 |
TH-35 |
TH-35 |
| Wymiary (szer.×wys.×głęb.) [mm] |
6,2×101×75 |
6,2×101×75 |
15,6×79×61 |
27×77×42,5 |
| Zastosowanie |
PG-1P-6A-12DC
PG-1P-6A-24DC |
PG-1P-6A-60DC |
PG-2P-12A-24DC
PG-2P-12A-230AC |
PG-4P-5A-24DC
PG-4P-5A-230AC |
| Stopień ochrony |
IP20 |
IP20 |
IP20 |
IP20 |
