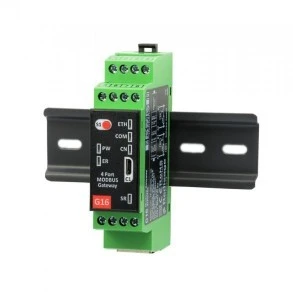

G16 | Modbus Gateway 4-Portowy | Ethernet 10/100MB 4xRS485
G16 to brama Modbus Ethernet zaprojektowana do konwersji protokołów Modbus TCP na Modbus RTU/ASCII i centralizacji komunikacji 4xRS485 w rozległych sieciach przemysłowych.
Ta przemysłowa brama DIN-rail została zaprojektowana, aby łączyć świat sieci Ethernet (Modbus TCP) z urządzeniami szeregowymi (Modbus RTU/ASCII) na długich dystansach. Zapewnia to dwukierunkową transmisję danych i pełną kontrolę nad komunikacją z poziomu komputera. G16 działa w dwóch trybach: Gateway Mode (do komunikacji ze Slave’ami) oraz Router Mode (do komunikacji z Masterami), z możliwością ustawienia różnych trybów na każdym porcie.
G16 wyposażony jest w cztery niezależne porty RS485, obsługuje prędkości transmisji danych do 115200 bps. Łączność sieciowa realizowana jest poprzez gniazdo RJ45 wspierające Fast Ethernet 10/100 Mb/s. Brama G16 oparta jest na mikrokontrolerze STM32F4.
Kluczowe Cechy Techniczne
Wyróżniające cechy bramy Modbus Redisage G16 sprawiają, że jest to niezawodne i wydajne rozwiązanie do obsługi rozległych sieci RS485.
-
Wysoka gęstość portów: Posiada cztery niezależne porty RS485, idealne do integracji wielu segmentów sieci i urządzeń Modbus.
-
Rozszerzony zasięg: Interfejs RS485 umożliwia transmisję danych na odległość do 1200 metrów przy 9.6 kbps.
-
Wbudowany terminator: Posiada wbudowany i ręcznie aktywowany terminator 120 ohm dla RS485, niezbędny do poprawnej pracy długich magistral.
-
Mikrokontroler: Oparty na wydajnym mikrokontrolerze STM32F4.
-
Tryby działania: Brama Modbus działa w trybie Gateway oraz Router.
-
Temperatura pracy: Niezawodne działanie w ekstremalnych temperaturach od $-40^{\circ}C$ do $+75^{\circ}C$.
-
Ochrona ESD: Ochrona przed wyładowaniami elektrostatycznymi (ESD) do $\pm 8\text{ kV}$.
-
Montaż i zasilanie: Kompaktowa konstrukcja na szynę DIN-rail, zasilanie 12–30 VDC.
-
Niski pobór bocy: Poniżej 1W.
Zastosowanie
G16 jest kluczowym komponentem w automatyce przemysłowej i systemach SCADA, gdzie konieczne jest centralne monitorowanie i zarządzanie dużą liczbą urządzeń bazujących na magistrali RS485 (np. protokoły Modbus RTU/ASCII). Dzięki wysokiej gęstości portów i możliwości pracy w rozległych sieciach, zapewnia efektywną i niezawodną transmisję danych.
