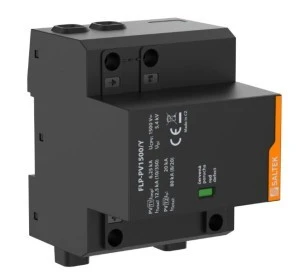

Zastosowanie: część instalacji uziemiającej, jako ogranicznik przepięć Klasy T1 i T2 dla zastosowań w fotowoltaice
- Typ SPD PV T1, PV T2
- Sposób montażu Szyna DIN 35 mm
- Maksymalne napięcie pracy +/PE, -/PE Ucpv 1500 V DC
- Wytrzymałość zwarciowa ISCpv 10 000 A DC
- Tryb prądu różnicowego +/PE, -/PE IPE 1,0 mA AC / 0,01 mA DC
- Całkowity prąd udarowy (10/350 μs) ITotal (10/350) 12,5 kA
- Prąd udarowy (10/350 μs) IIMP 6,25 kA
- Całkowity prąd wyładowczy (8/20 μs) ITotal (8/20) 80 kA
- Nominalny prąd wyładowczy (8/20 μs) IN 20 kA
- Maksymalny prąd wyładowczy (8/20 μs) IMAX 40 kA
- Poziom ochrony napięcia +/- UP 5,4 kV
- Poziom ochrony napięcia +/PE, -/PE UP 5,4 kV
- Czas reakcji 25 ns
- Przekrój podłączonych przewodów drut (min) 4 mm2
- Przekrój podłączonych przewodów drut (maks.) 35 mm2
- Przekrój podłączonych przewodów linkowych (min) 2,5 mm2
- Przekrój podłączonych przewodów linkowych (maks.) 25 mm2
- Sposób wskazania usterki czerwone pole sygnalizacyjne
- Stopień ochrony IP 20
- Zakres temperatur otoczenia (min./maks.) -40 / 80 OC
- Zgodnie ze standardem EN 61643-31, IEC 61643-31
- Klasa ETIM EC001457
- Numer taryfy celnej 85363090
- EAN 8595090542001
