Ogranicznik przepięć typ T1+T2+T3 (B+C+D) ETITEC ML T123 300/12,5 3+0 uniwersalny TN‑C 002440665
- Producent:ETI POLAM
- Seria produktu:ETITEC
- Indeks producenta:002440665
- Indeks TIM:0001-00014-96004
- Kategoria:Ogranicznik przepięć klasy T1+T2+T3
- Ocena:
Cena:
Niezawodne i sprawdzone ograniczniki przepięć ETITEC ML
Ograniczniki przepięć ETITEC ML T123 to wszechstronne rozwiązanie zapewniające ochronę Typu 1, Typu 2 i Typu 3 (B, C, D) w instalacjach elektrycznych. Przeznaczone do montażu w rozdzielnicy głównej, chronią przed przepięciami spowodowanymi bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
002440665
Typ produktu określony przez producenta.
ETITEC ML T123 300/12,5 3+0
Ograniczniki typu T1, T2 i T3 (I, II, III) to uniwersalne rozwiązanie przeznaczone do zabezpieczenia przed przepięciami wywołanymi wyładowaniem atmosferycznym bezpośrednim, pośrednim lub łączeniowymi.
T1, T2, T3,
I, II, III
I, II, III
Maksymalne napięcie, jakie może być trwale przykładane do ogranicznika przepięć bez zadziałania
300
Standardowe napięcie, dla którego urządzenie zostało zaprojektowane do pracy.
230
TOV (Temporary OverVoltage) to przepięcia przemijające o podwyższonym napięciu. Występują np.: na skutek zaniku przewodu neutralnego, asymetrii w sieci lub nieprawidłowej pracy urządzeń.
442V/120min
bezpieczne odłaczenie
bezpieczne odłaczenie
Wartość prądu udarowego o określonym kształcie impulsu (10/350 μs), jaką urządzenie może odprowadzić wielokrotnie.
12,5
Prąd wyładowczy o impulsie 8/20 μs, jaki urządzenie może wytrzymać wielokrotnie podczas normalnej pracy.
20
Najwyższy prąd impulsowy (8/20μs), jaki urządzenie może odprowadzić jednokrotnie bez uszkodzenia.
40
Maksymalne napięcie, jakie pojawi się na wyjściu ogranicznika podczas zadziałania
<1,5
Maksymalny prąd, jaki może płynąć przez ogranicznik po zadziałaniu, zanim zostanie samoczynnie odłączony od sieci. Ograniczniki warystorowe nie powodują przepływu prądu następczego.
brak
Miara energii rozpraszanej przez urządzenie w stosunku do jego rezystancji – ważna dla oceny trwałości.
39
Zintegrowany układ, który odłącza ogranicznik od instalacji w przypadku przegrzania, zapobiegając jego uszkodzeniu lub pożarowi.
tak
Wskazanie, że wymagane jest dodatkowe zabezpieczenie przy prądzie głównym powyżej 160 A.
160A gG (max.)
Klasa szczelności obudowy określająca odporność na wnikanie ciał stałych i wody.
IP20
Wskazuje na rodzaj zastosowanego komponentu wewnętrznego w ograniczniku przepięć. W technice nn używa się głównie trzech typów: warystory (MOV), iskierniki (GDT), kombinowane (MOV+GDT).
MOV
Ograniczniki przepięć występują w wersji 1, 2, 3 lub 4 polowej.
3
Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.
3
Pierwsza cyfra w oznaczeniu 1+0, 2+0, itp. oznacza ilość modułów z warystorami, 2-ga cyfra 1 oznacza biegun N-PE z iskiernikiem.
3+0

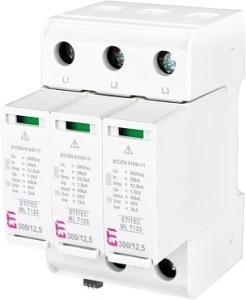

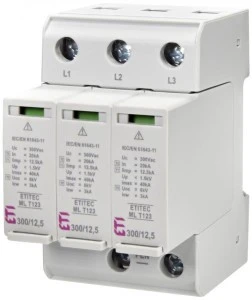

Zdjęcie produktu
Zalety produktu
- Każdy ogranicznik przepięć zawiera ochronę termiczną, która odłącza go od sieci, jeśli prąd przekroczy maksymalną dopuszczalną wartość (Imax).
- Wykonane z wysokiej jakości warystorów.
- Oznaczenie zawiera kluczowe parametry techniczne i szczegóły dotyczące połączenia, w tym maksymalne przekroje przewodów: 35 mm² (drut) i 25 mm² (wielodrut).
- Wskaźnik stanu warystora: czerwony – uszkodzenie, zielony – sprawny.
- Wszystkie ograniczniki przepięć posiadają elementy pozycjonujące, zapobiegające niewłaściwemu montażowi modułów innego ogranicznika przepięć.
- Wszystkie ograniczniki przepięć umożliwiają szybką wymianę modułu. Zatrzask blokujący zapobiega przypadkowemu wyjęciu i zwiększa odporność na drgania.
- Podwójny zacisk uziemiający umożliwia dodatkowe podłączenie przewodu uziemiającego.
- Zatrzask do szybkiego montażu na szynie DIN.
- Wyjmowane samozatrzaskowe styki do zdalnego sygnalizowania uszkodzeń (RC). Tylko dla typu ETIETC ML T123 300/12,5…RC
- W przypadku stosowania wielu jednobiegunowych ograniczników przepięć możliwe jest jednoczesne podłączenie szyn i przewodów od góry i od dołu.
Rysunek wymiarowy
Układy wewnętrzne ETITEC ML T123 300/12,5 RC
