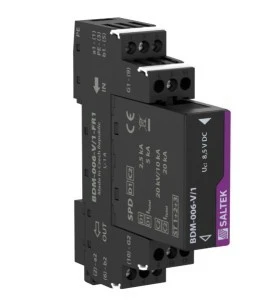

Zastosowanie: część urządzenia piorunochronnego, ogranicznik przepięć, D1,C2, do ochrony interfejsów komunikacyjnych AKPiA, zabezpieczeń elektronicznych, systemów wykrywania pożaru itp. (głównie dla interfejsów RS-485) przed wpływem przepięć
- Typ SPD: D1, C2
- Umiejscowienie SPD: ST 1+2+3
- Sposób montażu: Szyna DIN 35 mm
- Napięcie znamionowe UN: 6 V DC
- Maksymalne napięcie pracy Uc: 6 V AC / 8,5 V DC
- Znamionowe natężenie prądu IL: 1 A
- Częstotliwość progowa rdzeń-rdzeń f: 0,8 MHz
- Opór szeregowy (na rdzeń) R: 0,8 Ω
- D1 prąd udarowy (10/350 µs) na rdzeń IIMP: 2,5 kA
- D1 całkowity prąd udarowy (10/350 µs), rdzenie-PE ITOTAL: 5 kA
- C2 znamionowy prąd wyładowczy (8/20 µs) GND-PE IN: 10 kA
- C2 znamionowy prąd wyładowczy (8/20 µs) na rdzeń IN: 10 kA
- C2 całkowity prąd wyładowczy (8/20 µs) rdzenie-PE ITOTAL: 20 kA
- C3 znamionowy prąd wyładowczy (10/1000 µs) rdzeń-PE ISM: 10 A
- C3 znamionowy prąd wyładowczy (10/1000 µs) rdzeń-rdzeń ISM: 10 A
- C3 poziom ochrony napięcia GND-PE przy 1kV/µs UP: 550 V
- C3 poziom ochrony napięcia rdzeń-GND przy 1kV/µs UP: 12 V
- C3 poziom ochrony napięcia rdzeń-rdzeń przy 1kV/µs UP: 12 V
- Czas reakcji rdzeń-rdzeń ta: 1 ns
- Czas reakcji rdzeń-GND ta: 1 ns
- Czas reakcji GND-PE ta: 100 ns
- Połączenie (input - output): zaciski
- Przekrój podłączonych przewodów drut (min): 0,14 mm2
- Przekrój podłączonych przewodów drut (maks.): 4 mm2
- Przekrój podłączonych przewodów linkowych (min): 0,14 mm2
- Przekrój podłączonych przewodów linkowych (maks.): 2,5 mm2
- Stopień ochrony: IP 20
- Zakres temperatur otoczenia (min./maks.): -40 / 70 OC
- Zgodnie ze standardem: EN 61643-21+A1,A2:2013, IEC 61643-21+A1,A2:2012
- Klasa ETIM: EC001466
- Symbol modułu wtyczki: BDM-006-V/1-0
- Numer taryfy celnej: 85363010
- EAN: 8595090557098
