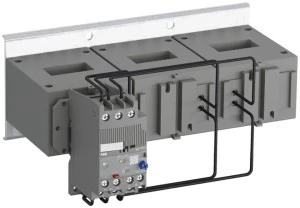

Elektroniczny przekaźnik przeciążeniowy 250 ... 800A 1Z+1R EF750-800 1SAX821001R1101
Elektroniczny przekaźnik przeciążeniowy EF750-800 to samowystarczalna jednostka ochrony silników przeznaczona do zakresu nastaw od 250 do 800 A. Urządzenie zapewnia ochronę przed przeciążeniem oraz wykrywanie awarii fazy i jest przeznaczone do montażu w układach rozruchowych i szafach sterowniczych.
Cechy techniczne
- Zakres nastaw prądowych: 250–800 A.
- Przekaźnik samowystarczalny — brak konieczności zewnętrznego zasilania pomocniczego.
- Układ styków pomocniczych: 1Z + 1R (1 zwierny + 1 rozwierny) do sygnalizacji i sterowania.
- Funkcje ochronne: przeciążenie termiczne z nastawą czasu, detekcja braku fazy.
- Możliwość wyboru klasy wyzwolenia (regulowane charakterystyki zadziałania).
- Kompensacja temperatury wpływająca na wartość nastawy termicznej.
- Funkcja testu i sygnalizacja stanu urządzenia (wyjścia alarmowe/sterujące).
- Dopuszczalne warunki pracy: temperatura otoczenia od -25 °C do +70 °C; maksymalna wysokość eksploatacji do 2000 m n.p.m.
- Kompatybilność montażowa z akcesoriami i zestawami montażowymi dostępnymi dla serii.
Zastosowanie produktu
- Ochrona silników asynchronicznych w rozruchach bezpośrednich oraz układach gwiazda-trójkąt.
- Instalacje przemysłowe: pompy, sprężarki, przenośniki taśmowe, napędy maszynowe.
- Wbudowanie w szafy sterownicze i centra rozruchowe (MCC) jako element ochrony termicznej.
- Modernizacje i wymiany starszych przekaźników termicznych tam, gdzie wymagane są ustawienia prądowe do 800 A i funkcje elektroniczne.
