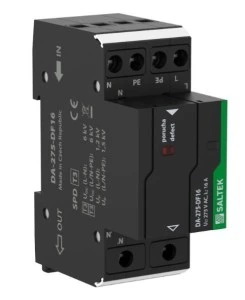

Zastosowanie: część urządzenia piorunochronnego (ochrona przeciwprzepięciowa), jako ogranicznik przepięć, T3, do ochrony urządzeń przed wpływem przepięć indukowanych podczas uderzenia pioruna lub przepięć łączeniowych
- Typ SPD T3
- Sposób montażu Szyna DIN 35 mm
- Napięcie znamionowe UN 230 V AC
- Maksymalne napięcie pracy Uc 275 V AC
- Nominalny prąd obciążenia IL 16 A
- Typ sieci TN
- Maksymalne zabezpieczenie nadprądowe 16 A gL/gG lub C16A
- Wytrzymałość zwarciowa ISCCR 6 kA
- Tłumienie filtra przy 1 MHz (50 Ω//50 Ω/) niesymetryczne 30 dB
- Nominalny prąd wyładowczy (8/20 μs) L-N IN 3 kA
- Nominalny prąd wyładowczy (8/20 μs) L+N-PE IN 5 kA
- Nominalny prąd wyładowczy (8/20 μs) N-PE IN 3 kA
- Napięcie testowe L-N UOC 6 kV
- Napięcie testowe L+N-PE UOC 10 kV
- Napięcie testowe N-PE UOC 6 kV
- Poziom ochrony napięcia L-N UP 1,2 kV
- Poziom ochrony napięcia L-PE UP 1,5 kV
- Poziom ochrony napięcia N-PE UP 1,5 kV
- Czas reakcji L-N ta 25 ns
- Czas reakcji N-PE ta 100 ns
- Przepięcie dorywcze TOV 5 s L-N 335 V
- Przepięcie dorywcze TOV 5 s L-PE 440 V
- Charakterystyka TOV (TOV 5 s) wytrzymały
- Przepięcie dorywcze TOV 120 min L-N 440 V
- Przepięcie dorywcze TOV 120 min L-PE 335 V
- Charakterystyka TOV (120 min) wytrzymały
- Przepięcie dorywcze TOV 200 min L-N 1200 V
- Przepięcie dorywcze TOV 200 min L-PE 1455 V
- Charakterystyka TOV (200 min) bezpieczna awaria
- Przekrój podłączonych przewodów drut (maks.) 6 mm2
- Przekrój podłączonych przewodów zdalnej sygnalizacji drut (maks.) 1,5 mm2
- Przekrój podłączonych przewodów linkowych (min) 6 mm2
- Przekrój podłączonych przewodów zdalnej sygnalizacji linkowych (maks.) 1,5 mm2
- Sposób wskazania usterki czerwone pole sygnalizacyjne, przerwa w zasilaniu
- Stopień ochrony IP 20
- Zakres temperatur otoczenia (min./maks.) -40 / 80 OC
- Zgodnie ze standardem EN 61643-11:2012, IEC 61643-11:2011
- Klasa ETIM EC000942
- Numer taryfy celnej 85363010
- EAN 8595090557210
