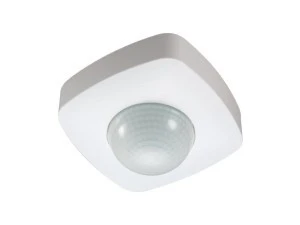

Czujnik obecności PIR, 360, 2000W, natynkowy
- Producent:TAYAMA GROUP
- Indeks producenta:TG-MS-PIR-401W-S
- Indeks TIM:0001-00020-75993
- Kategoria:Sterowanie oświetleniem
- Ocena:
Cena:
Czujnik obecności natynkowy, dzięki wielu czujnikom PIR, potrafi precyzyjnie wykrywać nawet najmniejsze ruchy w obszarze swojego monitorowania, przeznaczony do montażu sufitowego. Dzięki estetycznie wykonanej obudowie, doskonale komponuje się z sufitem. Urządzenie wyposażone jest w 3 czujniki PIR, fotodiodę oraz regulację, która umożliwia zautomatyzowane sterowanie urządzeniem, uwzględniając parametry takie jak natężenie światła, oraz czas czuwania.
Najważniejsze parametry:
✔️ Typ czujnika: 3 x PIR
✔️ Kąt detekcji: 360°
✔️ Max. obciążenie (rezystancyjne / indukcyjne – np. LED): 2000 W / 1000 W
✔️ Regulacja czujnika światła: <3 – 2000 lux
✔️ Regulacja czasu aktywacji: 10 s±3 s – 30 min±2 min
Technologia PIR
Czujnik ruchu PIR to urządzenie wykorzystujące technologię wykrywania promieniowania podczerwonego, które reaguje na ruch w swoim polu widzenia. Działa on w oparciu o efekt termiczny, który polega na wykrywaniu zmian temperatury otoczenia. Czujnik może aktywować podłączone urządzenie w trybie pracy ciągłej lub aktywować go według ustawionej wartości natężenia światła.
Charakterystyka detekcji
Zamontowany na suficie umożliwia detekcję poruszania się obiektów:
Obecność: obszar do 6 m
Promieniowy: promień wychwytujący ruch się nacierający (dośrodkowy) względem czujnika do 8m
Styczny: promień wychwytujący ruch prostopadły do czujnika do 20m
Czujnik dedykowany do montażu jako układ sterujący urządzeniami o charakterze indukcyjnym (np. oświetlenie LED) oraz rezystancyjnym, zasilanych napięciem AC 230 V 50Hz. Czujnik umożliwia również sterowanie urządzeniami w zależności od wybranego poziomu światła otoczenia.
Przykładowe rutyny pracy czujnika w połączeniu z lampą LED
Przy intensywnym oświetleniu większym niż próg światła dzienne, czujnik nie załączy lampy, gdy ktoś wchodzi do pomieszczenia.
W przypadku mniejszego oświetlenia otoczenia niż ustalony próg światła w czujniku, lampa zostanie włączona. Po kolejnym wykryciu ruchu czas aktywacji zostaje zresetowany.
Po opuszczeniu pomieszczenia lampa automatycznie wyłączy się po upływie zaprogramowanego czasu aktywacji.
PROGRAMOWANIE CZUJNIKA odbywa się w prosty sposób poprzez wybranie odpowiedniej wartości, przekręcając pokrętłami TIME, LUX
Opóźnienie i ciągłość detekcji (TIME)
Ustawienie czasu działania po wykryciu ruchu, regulowane w zakresie od 10 s±3 s do 30 min±2 min.
W momencie wystąpienia detekcji następuje aktywacja czujnika, ponowne wystąpienie detekcji resetuje czas aktywacji.
Czujnik światła (LUX)
Dostosowanie pracy urządzenia w zależności od natężenia oświetlenia. Czujnik może reagować w dzień, kiedy jest ustawiony w pozycji maksymalnej (ikona słońca). Po ustawieniu na wartość minimalną (ikona księżyca) urządzenie będzie aktywowane tylko w ciemności.
Przy ustawieniu wartości maksymalnej (ikona słońca), czujnik będzie aktywować podłączone urządzenie zarówno w dzień jak i w nocy.
