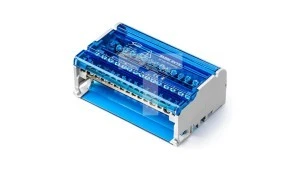

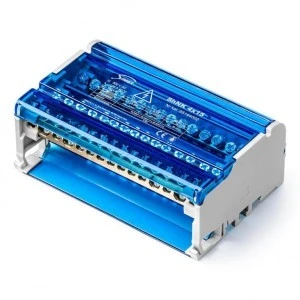

Czterobiegunowy modułowy blok rozdzielczy 4x(11x6 mm2 2x25 mm2 2x35 mm2) na szynę TS35 ShNK 4x15 85144002
Modułowy blok rozdzielczy ShNK 4x15 to 4-biegunowy rozdzielnik z izolowaną osłoną przed dotykiem, przeznaczony do rozdziału i łączenia przewodów o różnych przekrojach w rozdzielnicach przemysłowych i szafach sterowniczych. Montaż realizowany na standardowej szynie DIN TS35.
Cechy techniczne
- Liczba biegunów: 4
- Konfiguracja połączeń (na każdy biegun): 11×6 mm2, 2×25 mm2, 2×35 mm2 (łącznie 60 podłączeń)
- Prąd znamionowy: 125 A; napięcie znamionowe: 500 V AC
- Wymiary: szer. 132 mm × wys. 50 mm × gł. 84 mm
- Moment dokręcania zacisków: 2 Nm
- Montaż: na szynie DIN TS35; opcje mocowania dostępne również do podłoża
- Osłona izolacyjna przed dotykiem: tak; kolor: szary
- Zakres pracy temperaturowej: -25 °C do +40 °C; odporność na wilgotność do 90%
- Materiał styków: przewidziane połączenia Cu/Cu (łączenie miedzianych przewodów)
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze w przemyśle — rozdział zasilania do 125 A
- Listwy przyłączeniowe w instalacjach maszynowych i automatyce
- Łączenie wielu przewodów o różnych przekrojach w jednym punkcie rozdziału
- Instalacje wymagające ochrony przed dotykiem i montażu na szynie TS35
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy blok rozdzielczy ShNK 4x15 umożliwia łączenie przewodów miedzianych z aluminiowymi?
Produkt jest przystosowany do połączeń Cu/Cu — łączenie przewodów miedzianych z aluminiowymi nie jest przewidziane i nie powinno być stosowane bez dodatkowych złączy przeznaczonych do połączeń Cu/Al.
